Model: Bajazzo 8
Antique radios, Old Time Radios
Bajazzo 8
Country:
Germany
Manufacturer/Brand:
Telefunken Deutschland (TFK)
Year: 1958 / 1959
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 4026
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 460/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
7 AM circuit(s);
14 FM-circuit(s)
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage
Line AND Batteries (any type) / 110-220 / Deac D4,5 & 90 VoltLine supply as well as battery supply possible.
Alimentation secteur et alimentation de batterie possible.
Netz- und Batteriespeisung möglich.
Das Gerät - meist ein Reiseapparat - lässt sich aus dem Netz oder aus Batterien speisen, wobei es sich um Akkus oder Batterien handeln kann. Grosse Reiseempfänger ab Mitte 50er Jahre können einen im Gerät aufladbaren NiCd-Akku enthalten, der nun auslaufen kann
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
/ 0.25 W
www.radiomuseum.org
Model: Bajazzo 8
Material
Leather / canvas / plastic - over other material
Shape
Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD)
380 x 270 x 150 mm / 15 x 10.6 x 5.9 inch
Valves / Tubes
8:
DC90Ua: 67.5 V; Ia: 3 mA; S: 1.2 mA/V;Ua max: 90 V; Ik max: 5.5 mA;
(more
for members)
Notes
Ausgangsleistung 250 mW bei Normalbetrieb, 400 mW bei Fortebetrieb, 1 W bei Netzbetrieb.
Net weight
7.7 kg / 271.6 oz
Price in first year of sale
369
DM
Collectors prices
10 Collector prices (for members)
Source of data
HdB d.Rdf-& Ferns-GrH 1958/59Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1958/59 durch VDRG, Verlag für Radio-Foto-Kino.
/ Radiokatalog Band 1, Ernst Erb

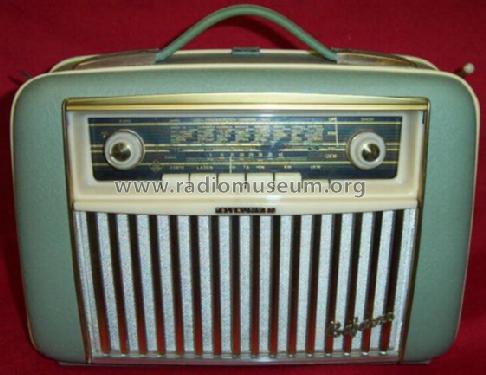

Bild aus ebay
Bild aus ebay
Bild aus ebay
More pictures
Further information on
Bajazzo 8 (Telefunken Deutschland (TFK))
Der Bajazzo 8 und 9 ist auf UKW (FM) ein Doppelsuper. Die 1. ZF 10,7 MHz wird gebildet durch die selbstschwingende Mischstufe DC90 wie bei allen anderen UKW-Empfängern der Epoche auch, allerdings induktiv abgestimmt. Danach kommt eine DF96, die auf 17,38 MHz schwingt (Festoszillator). Mir ist nur nicht ganz klar, ob diese DF96 auch selbstschwingend mischt, also additiv, oder ob die Mischung zur 2. ZF in der nachfolgenden DK92 multiplikativ stattfindet. Um das festzustellen, müßte man eine Prüf- oder Abgleichvorschrift von Telefunken haben. Die besitze ich leider nicht. Die beiden genannten Stufen DC90 und DF96 (Rö1 und Rö2) sind aber bei AM-Empfang abgeschaltet, damit ist der AM-Zweig wohl ganz konventionell mit der DK92 als multiplikativer Mischer und dann weiter wie üblich aufgebaut, also kein Doppelsuper auf AM. AM-Demodulator ist natürlich eine DAF96. Ich nahm ursprünglich an, daß die DF96 Rö2 bei AM wenigstens als HF-Vorstufe dient. War eine falsche Annahme, denn sie wird ja abgeschaltet. AM, besonders Kurzwelle, ist aber extrem empfindlich, und auch sehr spiegelselektiv, zumindest bei meinem Gerät (gemessen mit meinem Grundig AS2 besser 40 dB!). KW-Empfang ist übrigens nur über die externe Antennenbuchse befriedigend möglich. Der UKW-Dipol funktioniert auf KW ein wenig, doch die Ferritantenne funktioniert auf KW nicht.
More...
Hallo! Ich bin noch sehr neu hier bei RM.org und hoffe, dass dieser Beitrag hier richtig ist. Ich habe mir letzt auf einem Flohmarkt einen voll funktionsfähigen Bajazzo 9 zugelegt. Dazu habe ich allerdings einen haufen Fragen: 1. Wofür ist die Taste "Forte"? Da ich in Elektronik noch nicht so firm bin, habe ich ein Problem dies aus dem Schaltplan zu entziffern. 2. Im Gerät befinden sich zwei Fächer für Monozellen mit Kabel und Schraubklemmen. Wo werden diese angeschlossen? 3. Im dem Gerät befindet sich der original Heizakku von "Deac". Kann ich es wagen ihn über die Ladefunktion noch einmal aufzuladen? Der Akku selber sieht noch sehr gut aus und hat etwa noch 0,9V (ohne Belastung). Oder soll ich ihn lieber ganz "rauswerfen"? 4. Der Lederriemen ist sehr brüchig. Er ist kurz vor dem Reißen. Gibt es eine unauffällige Möglichkeit dies zu reparieren? Viele Grüße
