Model: Dacapo 1952
Antique radios, Old Time Radios
Dacapo 1952
W - Holz
Country:
Germany
Manufacturer/Brand:
Telefunken Deutschland (TFK)
Year: 1952 / 1953
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 19226
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 3 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 472/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
9 FM-circuit(s)
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 18 cm = 7.1 inch
www.radiomuseum.org
Model: Dacapo 1952 W - Holz
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
510 x 325 x 210 mm / 20.1 x 12.8 x 8.3 inch
Valves / Tubes
6:
ECH81
(more
for members)
Notes
AM-ZF 452 oder 472 kHz.
Der Katalog des Rundfunk-Grosshandels 1952/53 beschreibt als Material Holz - sowohl für die Allstrom- als auch für die Wechselstromausführung. Ein Modell gleicher Bezeichnung aus Bakelit ist nicht aufgeführt. Trotzdem hat ein Sammler das Gerät in Bakelitausführung. Bitte beachten Sie die Ausführung Ihres Gerätes wenn Sie Bilder hochladen.
Net weight
9 kg / 317.5 oz
Price in first year of sale
258
DM
Collectors prices
7 Collector prices (for members)
External source of data
Erb
Source of data
Kat.d.Rundf.GrossH.1952/53Im Katalog des Rundfunk-Grosshandels von 1952/53 aufgeführt (VERG, Curt Rint, Funk-Technik).
ebay
More pictures
Further information on
Dacapo 1952 W - Holz (Telefunken Deutschland (TFK))
Ein altes Telefunken Dacapo - Radio habe ich nach Austausch diverser Kondensatoren wieder hergestellt, so dass es eigentlich ganz gut läuft. Allerdings hat es noch einen Mangel auf UKW: Wenn ich einen Sender per magischem Auge auf Vollausschlag einstelle, ist er verzerrt, stelle ich knapp neben dem Optimum ein, ist die Wiedergabe um etliches besser! Ich tippe auf Neuabgleich des Ratiodetektors, dieser ist mir aber in Ermangelung des nötigen Abgleichwerkzeuges nicht möglich. Hat jemand Erfahrung mit solchen Fehlern? Gibt es noch andere Fehlerursachen?
Vielen Dank, mfGr.
Gerd Gareiss
Nachtrag: EABC80 und Ratio-Elko wurden bereits ohne Erfolg erneuert!
More...
Hallo Forum !

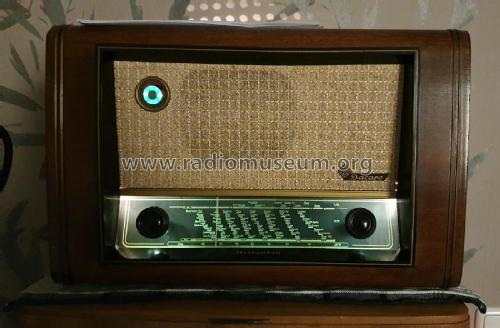

Nachdem ich glücklich einen Telefunken Dacapo, 1952W erworben habe bin ich etwas verwirrt, der Fotos und der technischen Angaben wegen im Radiomuseum.Das vorhandene Foto im Radiomuseum zeigt ein Gerät mit "Gebiss" , meines hat aber keines.

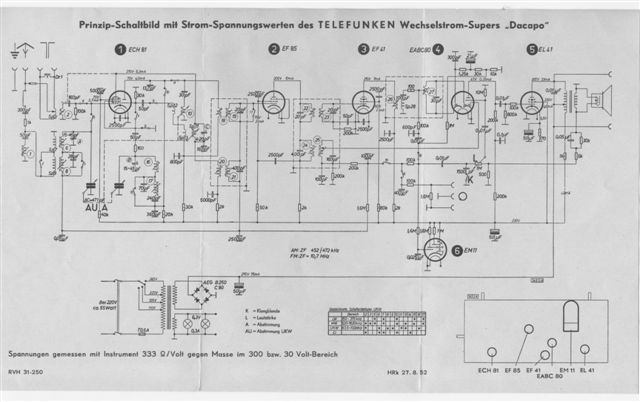

Die vorhandene Site mit Schaltplan unterscheidet sich erheblich von meinem Plan , der im Gerät (*freu*) war.
Beispielsweise ist da eine EM 35 als magisches Auge vorhanden, laut meinem Plan und dem Gerät selbst ist eine EM11 eingebaut... auch die ECC 81 taucht bei mir nicht auf ?!
Sollte es tatsächlich in einem Modelljahr so viele Varianten geben? Andere Röhren und dann mit "Gebiss" ??
Schaun mer mal was die Profis sagen.....
Das Radio selbst ist sehr gut erhalten, die Bilder sind nach der ersten Öffnung entstanden.Eine gute ECH 81 lag nebst Schaltplan und Sicherungen im verstaubten Gehäuse.
Sehr schön auch die grün leuchtende Skala.
Beste Grüße,
Rene Schöller
