Forum » Valves / tubes - Semiconductors » VALVES/TUBES / SEMICONDUCTORS in RADIOMUSEUM » A410/N

Werner Braun
Werner Braun

D  Articles: 224
Schem.: 41
Pict.: 160
30.May.05 21:07

Count of Thanks: 8
Reply  |  You aren't logged in. (Guest)   1

In einem GODY Selecto G6 von 1927 findet sich eine

A410N
PHILIPS
MINIWATT
"Importe de Holande"
Zwei Stempel "ONYX" und einmal "GDEIZ"
Aufdruck 3,4-4,0Volt
und 20-150Volt


This article was edited 24.Dec.05 11:04 by Werner Braun .

Wolfgang Bauer
Wolfgang Bauer

A  Articles: 2426
Schem.: 14054
Pict.: 6944
03.Jun.05 16:03

Count of Thanks: 7
Reply  |  You aren't logged in. (Guest)   2

Sg. Herr Braun,

bitte ein Foto machen und zum Modell laden.

MfG. WB

Werner Braun
Werner Braun

D  Articles: 224
Schem.: 41
Pict.: 160
03.Jun.05 19:13

Count of Thanks: 11
Reply  |  You aren't logged in. (Guest)   3 Hallo Herr Bauer,

ich will es versuchen, die Beschriftung ist aber nur unter besonderen Lichtverhältnissen und / oder UV Licht lesbar, dann aber sehr gut.
Ich wollte zumindest die andere Schreibweise ohne "/", den anderen Hersteller und die höhere Anodenspannung dokumentieren.
Meinen Sie mit "Modell" das Gerät oder die Röhre?

mfg Werner Braun


Arpad Roth † 27.3.17
Arpad Roth † 27.3.17
Officer
A  Articles: 1024
Schem.: 24450
Pict.: 1323
03.Jun.05 19:31

Count of Thanks: 7
Reply  |  You aren't logged in. (Guest)   4

Die Röhre ist so angelegt A410/N. Röhrenebild und andere Angaben fehlen zum Teil noch.
MfG. Arpad
Georg Schön


D  Articles: 268
Schem.: 10
Pict.: 19
03.Jun.05 20:15

Count of Thanks: 8
Reply  |  You aren't logged in. (Guest)   5 Hallo!
Ich habe hier die Kopie eines DIN A3 Werbefaltblatt mit dem
Röhrenprogramm von Valvo von ca 1934.
(Es enthält nur die Buchstabenröhren
AB1, BB1, BL2, KC1, KL1, AK1, ACH1 und BCH1 ,
alle anderen Buchstabenröhren noch nicht)
Ein Fachmann wird daraus den Zeitraum genauer
eingrenzen können.
Diese Liste enthält keine A410 oder A410/N.
Es gibt eine A408 und A411, sonst keine
Röhren mit Axyz
Ich bin etwas mißtrauisch, der Röhren-Kodex
hat so seine Schwächen, die Röhre ist
Valvo evtl fälschlich zugeschrieben?
Der Post von Hrn. Braun stützt das auch.
Grüße
Georg Schön

This article was edited 03.Jun.05 20:15 by Georg Schön .

Konrad Birkner † 12.08.2014
Konrad Birkner † 12.08.2014
Officer
D  Articles: 2334
Schem.: 700
Pict.: 3655
03.Jun.05 20:13

Count of Thanks: 9
Reply  |  You aren't logged in. (Guest)   6

Röhrenadmin wurde benachrichtigt. Bitte auf Bestätigung oder Berichtigung der Schreibweise warten.

Danke
KoBi

This article was edited 03.Jun.05 20:14 by Konrad Birkner † 12.08.2014 .

Werner Braun
Werner Braun

D  Articles: 224
Schem.: 41
Pict.: 160
03.Jun.05 20:21

Count of Thanks: 7
Reply  |  You aren't logged in. (Guest)   7



mfg Werner Braun

Ernst Erb
Ernst Erb
Officer
CH  Articles: 5665
Schem.: 13754
Pict.: 31019
03.Jun.05 21:13

Count of Thanks: 8
Reply  |  You aren't logged in. (Guest)   8 Grüezi Herr Braun
Danke für das Foto. Da Jacob Roschy diese Woche nicht anwesend ist, habe ich mit zwei Tricks die angebliche A410/N von Valvo in eine A410N von Philips gewandelt. Sicher müssen wir in erster Linie eine A410N zeigen, denn die ist verbreitet - ob es die Valvo A410/N wirklich gibt, werden wir mit der Zeit wissen ...

Auch ich kann Röhren im Namen nicht ändern, wenn entweder ein Thread oder ein Modell darauf zeigt. Also musste mich als Moderator anmelden, den Thread verschieben, die Röhre umtaufen und den Thread wieder einsetzen.

In die Bemerkungen habe ich gesetzt:
"Taschenbuch zum Röhren-Codex nennt eine A410/N von Valvo, was wahrscheinlich einer der vielen Fehler ist. Falls eine Valvo A410/N auftauchen sollte, legen wir sie auch an."

HOffentlich haben Sie ein Bildbearbeitungs-Werkzeug mit dem Sie Bilder drehen können. Die Röhren sollten sich möglichst gerade präsentieren. Dann wäre das Bild sehr gut auf dem Röhrenblatt. Noch ein kleiner Tipp: Wenn möglich immer stehend aufnehmen und von zwei Seiten beleuchten, damit keine so starke Schattenwirkung auftritt - und bei der Aufnahme schon zusehen, dass die Röhre senkrecht auf das Bild kommt. Ein Beispie (mit ein paar Detailaufnahmen sehen Sie bei "Liebenröhre_AEGgross". Das sind nur Details, falls Sie möglichst schöne (dann eher als Nr. 1 bleibende) Bilder präsentieren wollen.
Hans M. Knoll
Hans M. Knoll
Editor
D  Articles: 2128
Schem.: 159
Pict.: 102
03.Jun.05 22:23

Count of Thanks: 8
Reply  |  You aren't logged in. (Guest)   9 Hallo Forum.

Anbei eine Schaltung mit der Roehre A410. Also ohne /N. Wie man sehen kann, ist es ein Type fuer "Serienheizung" wie bei der Telef. RE034 s,  oder Valvo A 408 SERIE.
Die Type A410 ist eine "100mA" Type wie auch der EW 100 zeigt.
Die Schaltung liegt in dem gezeigten Buch von Valvo mit Datum: 6.30 also Juno 1930







Hans M. Knoll

This article was edited 03.Jun.05 22:39 by Hans M. Knoll .

Wolfgang Bauer
Wolfgang Bauer

A  Articles: 2426
Schem.: 14054
Pict.: 6944
03.Jun.05 23:00

Count of Thanks: 8
Reply  |  You aren't logged in. (Guest)   10 Ich habe eine Röhrenaustauschtabelle der Fa. Philips, in der zwischen Philips A410 und Valvo A410 unterschieden wird.

A410 (Philips) = (KBC1) gleiche elektr. Daten aber anderer Sockel.
KBC1:  Steilheit 1mA/V Uf=2V If=0,1A

A410 (Valvo) = B415 also vollkommen ident.
B415: Steilheit 1,8mA/V Uf=4V If=0,1A


Das Telefunken Röhrenhandbuch sagt für A410 und A410N
Steilheit 0,5mA/V Uf=4V If=0,06A

Auch da gibt es einige ungeklärte Unterschiede. Vielleicht hat ein Kollege ein Datenblatt, um die richtigen Daten zu eruieren.

MfG. WB
Georg Schön


D  Articles: 268
Schem.: 10
Pict.: 19
03.Jun.05 23:08

Count of Thanks: 9
Reply  |  You aren't logged in. (Guest)   11 Hallo Hr. Knoll,
mein Valvo Prospekt (s. o.) enthält eine
"A411 Serie" mit den Daten 100 ma und ca. 4 V.
Dann noch die beiden anderen Röhren in Ihrem
Schaltplan und eine "W411 Serie".
Zu den Daten 100 mA würde eigentlich von der Logik 410 besser passen.
Wenn nur ein Fall in meiner Liste wäre, würde ich sagen:
Druckfehler, aber es ist A411, A411 Serie, W411 und W411 Serie,
mit 4 V und 100 mA.
Grüße
Georg Schön

Steilheit:
A411 und A411Serie 2,5 mA/V

This article was edited 03.Jun.05 23:16 by Georg Schön .

Hans M. Knoll
Hans M. Knoll
Editor
D  Articles: 2128
Schem.: 159
Pict.: 102
03.Jun.05 23:20

Count of Thanks: 5
Reply  |  You aren't logged in. (Guest)   12

Hallo Herr Schoen,
ausser diversen Typen mit dem Zusatz "SERIE" gibt es meiner Druckschrift die Typen :
H 410 D
A 410
W 410 und
L 510D
alle wie gesagt als 100mA Serienheizer! Fuer Gleichstrom -Netzempfaenger

Knoll

This article was edited 03.Jun.05 23:25 by Hans M. Knoll .

Georg Schön


D  Articles: 268
Schem.: 10
Pict.: 19
04.Jun.05 08:53

Count of Thanks: 8

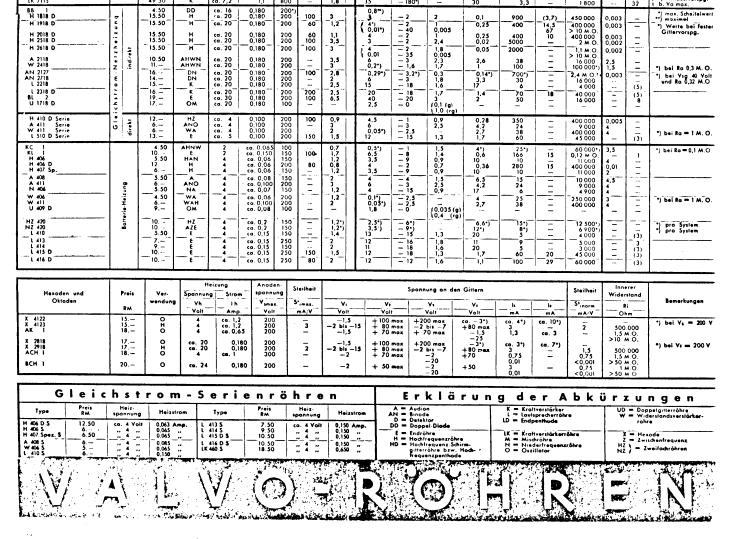

Reply  |  You aren't logged in. (Guest)   13 Hallo Hr. Knoll,
ich habe meine Abneigung gegen Scanner überwunden
und den Prospekt gescannt, siehe Anlagen.
Sollte jemand das Ding in einem anderen Format brauchen,
bitte melden.
Grüße
Georg Schön

Attachments:

Werner Braun
Werner Braun

D  Articles: 224
Schem.: 41
Pict.: 160
10.Jun.05 21:02

Count of Thanks: 9
Reply  |  You aren't logged in. (Guest)   14 Hallo,

auf einer sehr schönen französischen Seite diese Info:

http://perso.wanadoo.fr/tsf/tsf/lp_car.htm

... alles Andere wirklich sehr sehr sehenswert. Toll gemacht:

http://perso.wanadoo.fr/tsf/index.html


mfg Werner Braun
Hans-Thomas Schmidt
Hans-Thomas Schmidt
Editor
D  Articles: 519
Schem.: 7
Pict.: 4
15.Jun.05 13:08

Count of Thanks: 5
Reply  |  You aren't logged in. (Guest)   15

Der Eintrag im Röhrencodex ist offensichtlich nicht nur ungenau, sondern, was den Hersteller betrifft, auch falsch:

Unter A410 gab es 4 verschiedene Röhren:
1. A410 von Valvo (=B415 von Philips)
2. A410 von Philips (=A408 von Valvo) mit Europasockel
3. seltener A410 von Philips mit UX-4-Sockel
4. A410N von Philips (~ A410 von Philips, aber etwas anderer Heizstrom)
Die Röhrendatenbank habe ich passend abgeändert.

Wahrscheinlich gab es auch noch eine A410 von Vatea (=B425 von Philips)

Beste Grüße, H.-T. Schmidt

This article was edited 15.Jun.05 13:14 by Hans-Thomas Schmidt .

Werner Braun
Werner Braun

D  Articles: 224
Schem.: 41
Pict.: 160
18.Jun.05 22:06

Count of Thanks: 7
Reply  |  You aren't logged in. (Guest)   16

Hallo RM,



PHILIPS A410N



Da die Literatur nicht hilft, hier Messungen:



Uf  (V)         If (mA)

4,0              60

  3,9              60

3,8              60

3,7              59

3,6              58

3,5              57

3,4              56



Jeweils nach (Temperatur)Gleichgewicht abgelesen.





Mit freundlichen Grüßen Werner Braun

This article was edited 24.Dec.05 10:34 by Werner Braun .

Werner Braun
Werner Braun

D  Articles: 224
Schem.: 41
Pict.: 160
18.Jan.08 23:14

Count of Thanks: 7
Reply  |  You aren't logged in. (Guest)   17

Hallo RM,

Ich habe an der Röhre gemessen.
Mit einem Prototyp / Entwicklungsgerät.

Uf = 3,8V , If = 60mA

Es scheint Sinn zu machen, trifft aber beide Quellen nicht.

Ua = 150V , Ug1 = .-3V , Ia = 3,5mA (Frankreich)                                   ~  165%
Ua = 150V , Ug1 =  -9V , Ia = 5,5mA (RFV (Grundig) M1)                      ~    30%



mfg Werner



This article was edited 18.Jan.08 23:25 by Werner Braun .

Christian ADAM
Christian ADAM

F  Articles: 403
Schem.: 2
Pict.: 305
19.Jan.08 10:11

Count of Thanks: 7
Reply  |  You aren't logged in. (Guest)   18

Ein bischen mehr um mithelfen. So fang es an:

In einem GODY Selecto G6 von 1927 findet sich eine

A410N
PHILIPS
MINIWATT
"Importe de Holande"
Zwei Stempel "ONYX" und einmal "GDEIZ"
Aufdruck 3,4-4,0Volt
und 20-150Volt

 GODY ist ein französicher Hersteller. "Importe de Holande" = importiert aus Holland

ONYX könnte eine Firma die für PHILIPS Röhren hergestellt hat sein. Das findet man öfters auf PHILIPS RÖHREN.

GDEIZ ist warscheinlich GDER und bedeutet "Groupement pour le Developpement des Emissions Radiophoniques". Dieser Stempel bedeudet dass der Hersteller die Radiosteuer bezahlt hat.  Siehe hier:

http://www.mev.fr/histoire.htm

Die Röhre A409 und A410 waren die ersten Triodes von PHILIPS mit geringem Fadenstrom und häufig verkauft. Der N hinten A410 bedeutet "Neu", ist eine A410 ein bischen verbessert aber austauschbar...

Christian ADAM


This article was edited 19.Jan.08 10:12 by Christian ADAM .

Werner Braun
Werner Braun

D  Articles: 224
Schem.: 41
Pict.: 160
19.Jan.08 14:18

Count of Thanks: 6
Reply  |  You aren't logged in. (Guest)   19

Hallo Christian,

und danke.
Es gelingt mir nicht die gefundenen Daten zur A 410 N zu reproduzieren.
Ich habe sie 'mal mit der A 409 und A 410 verglichen.
Für die A 410 habe ich auf das Philips Datenblatt zurückgegriffen.
Irgendwie dazwischen liegt "meine" A 410 N.

mfg Werner
