akkord: 50; Offenbach

Werte Sammlerfreunde

bei der Aufarbeitung meines Akkord Offenbach 50 stellte ich fest, dass der 1 Bandfilter nicht wie üblich an die erste ZF Röhre angekoppelt ist

Das Gitter 1 der DF 91 ist über 50 Pf an der Anode der DK 91 und am Gitter 2 der DF91 ist die Koppelspule des Bandfilters angeschlossen. Siehe Bild,

Ist das etwa eine art Rückkopplung der ZF oder ?

Für eine leicht verständliche Antwort würde ich mich sehr freuen

Mit freundlichen Grüßen

Frank

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Hallo Herr Dittrich.

Sie sehen das richtig.

Zwischen der Mischroehre DK91 und der ZF- Roehre DF91 liegt ein Einzelkreis. Der bringt gegenueber einem Bandfilter die doppelte Verstaerkung.

Weil das aber dem Entwickler oder der Firma nicht gereicht hat, ist wie Sie sagen, eine Rueckkopplung aus dem G2 in den Einzelkreis vorgesehen. Katode, G1 und G2 stellen ja eine Triode dar.

Die Fa.,Blaupunkt hat vor 1940 in einigen Geraeten realisiert.

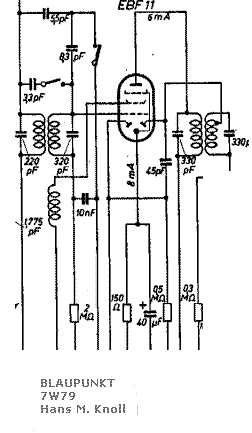

hier der 7W79 als Beispiel.





 Damit beim Akkord,  das G2 HF-maessig an Masse liegt (was sein muss) liegt ein Kondensator parallel zur RK-Wicklung. Es ist somit die Funktion als „Schirmgitter“ mit leichten Einschraenkungen (Stabiltaet der Schaltung) sichergestellt.

mfG
Knoll

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Hallo Herr Knoll,

Danke für die schnelle Antwort.

Ich habe mir es schon so vorgestellt. Ich war auch überrascht wie gut die Lautstärke beim Offenbach ist mit der DL 92.

Nochmals vielen Dank.

Mit freundlichen Grüßen

Frank
