Forum » Radios and other type of sets (Physics) etc. » MODELS DISPLAYED » albis: 422;

Walter Haring
Walter Haring

CH  Articles: 218
Schem.: 658
Pict.: 1439
12.Jul.09 15:11

Count of Thanks: 6
Reply  |  You aren't logged in. (Guest)   1

Guten Tag

Das von F. Riccardi gezeigte Gerät ist ein Modell 422 A. Aufgrund des Mangels an magischen Augen während des Kriegs wurden auch Geräte ohne magische Augen als Modelle 422 A und 422 DA (Gerät mit NF-TR) gebaut/verkauft.

Diese Zusatzbezeichnung "A" zur Kennzeichnung von Geräten ohne magische Augen findet sich auch bei anderen Modellen bis ca. 1946/47, die Schreibweise gross/klein wird nicht konsequent angewendet und hat keine Bedeutung.

Freundliche Grüsse, Walter Haring

This article was edited 12.Jul.09 15:12 by Walter Haring .

Ernst Erb
Ernst Erb
Officer
CH  Articles: 5714
Schem.: 13756
Pict.: 31079
12.Jul.09 18:53

Count of Thanks: 5
Reply  |  You aren't logged in. (Guest)   2

Grüezi Herr Haring

Modelle mit "A" als Suffix und Mag. Augen - das ist ein interessantes Thema. Wir führen bis jetzt in dieser Zeit keine als Unterscheidung mit/ophne Mag. Auge - und beim Albis 441 führt das Modell keines, das 441A führt ebenfalls keines. 441B ist die Wechselstromausführung.

Ganz ähnlich bei 442. Kennen Sie da und dort die Unterschiede?
Wäre schön, wenn Sie gewisse Unterlagen hochladen könnten, die das belegen. Wir sollten natürlich verhindern, dass wir falsch liegen. Jede Hilfe wäre da willkommen.

Walter Haring
Walter Haring

CH  Articles: 218
Schem.: 658
Pict.: 1439
18.Jul.09 11:04

Count of Thanks: 4
Reply  |  You aren't logged in. (Guest)   3
Albis

Guten Tag Herr Erb

Meine Äusserung war wohl etwas verwirrend. Die Zusatzbuchstaben (a, b) wurden in den 40igern generell zur Abgrenzung von Varianten verwendet.

Der 441 war ursprünglich als L, M, K-Wellen-Gerät geplant, wurde dann aber vermutlich nur als 441a mit M, K-Welle gebaut (mit U-Schlüssel-Röhren).

441b ist die Wechselstrom-Version (mit Topfsockel-Röhren), wobei als Gleichrichter wahlweise AZ1 oder AZ11 verbaut wurden, ohne dass dadurch die Modellbezeichnung angepasst worden wäre.

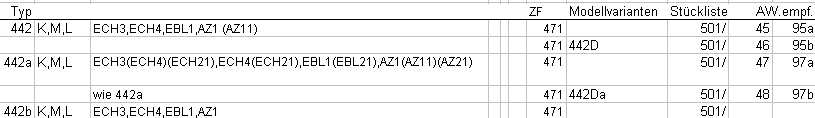

Beim 442 wird es dann chaotisch. Es gab min. 4 Schaltplanversionen für min. 5 Geräteversionen (inkl. den "D"- (Telefonrundspruch-) Versionen. Man kann dazu sagen, dass an Röhren verbaut wurde, was man bekam.....

Diese Informationen wurden von Hanspeter Obrist als seinerzeitigem Betreuer des (Radio-) Museum der Siemens Schweiz aus Unterlagen des Firmen-Archivs und von mir zusammengetragen.

Freundliche Grüsse, Walter Haring
