Bei dem vorliegenden Gerät funktioniert die Stereoanzeige nicht. Das Gerät wies einen Defekt im UKW-Bereich (FET) auf. Nach Ersetzen der FET funktioniert der UKW soweit ordentlich.
Trotz guter Abstimmung (Automatik oder Manuell) wird kein Stereosignal angezeigt.
Wo suche ich als Nächstes? Von der Anzeige her oder vom Eingang des entsprechenden Moduls?
Worauf sollte ich achten?
Ich bin kein ausgewiesener Radiofachmann, jedoch sind genügend Grundkenntnisse vorhanden, um die notwendigsten Arbeiten an Geräten zu erledigen. Bei, aus meiner Sicht, komplexeren Arbeiten, ist mein Wissen (noch) ungenügend.
Freundliche Grüsse,
Martin Dill
P.S Das gehört zwar nicht hierhin, ich bin noch einige Arbeit (Foto von mir, meine Sammlung und Anlegen einiger Geräte) schuldig. Geduld, Geduld.
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Stereo bei UKW Rundfunk arbeitet mit einem im Gerät erzeugten Hilfsträger von 38 kHz, dieser wird gewonnen aus einem Signal von 19 kHz, welches zusammen mit dem Signal Übertragen wird.
Auch die Stereoanzeige orientiert sich am vorhandensein des 19 kHz, bzw des daraus gewonnenen 38Khz Signals.
Es wäre sogar möglich, das das Gerät tatsächlich Stereo empfängt und wiedergibt, aber nur nicht anzeigt.
Wenn ein Oszilloskop vorhanden ist, sollte bei Zimmerlautstärke wie folgt geprüft werden: Einen Stereokanal auf den X-Extern Eingang, den anderen auf Y Eingang. Bei Mono sieht man eine (mehr oder weniger steile ) Linie, bei Stereo eine räumliche Erscheinung. Im Zweifelsfall mit CD oder Schallplatte gegenprüfen.
Danach sehen wir weiter.
Gruß aus Berlin,
Henning Oelkers
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
braun: 300; audio; Stereoanzeige
Herzlichen Dank für Ihre Erläuterung und dem Tipp mit der NF-Signal Messung.
Ich melde mich wieder nach erfolgter Messung (HAMEG 604, und andere HAMEG Komponenten habe ich mir vor einiger Zeit über EBay besorgt).
Mit meinem Verständnis aus der Informatik würde ich das als fremdgesteuerten analogen Demultiplexer bezeichnen. Weshalb wird der 19kHz Pilotton und nicht gerade das 38kHz Signal mitgegeben? Verzerrung? Bandbreite?
Herr Michael Sigmund hat zusätzliche Informationen zu diesem Gerät hochgeladen.
Herzlichen Dank!
In der detailierten Beschreibung des Decoders wird erklärt, dass der Decoder ab einem entsprechenden Signal am Antenneneingang generell gesperrt bleibt. Also werde ich noch
einen richtigen Dipol anhängen, damit ein genügendes grosses Signal anliegt.
Ich wurde anderweitig darauf hingewiesen, dass die Glühbirne defekt sein könne.
Das habe ich selbstverständlich bereits überprüft. Sie war defekt und wurde durch eine
korrekte Glühbirne ersetzt. Trotzdem funktioniert die Anzeige nicht.
Gruss aus Rodersdorf (Schweiz),
Martin Dill
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
mit der tieferen Theorie des Stereoempfangs kenne ich mich nicht genau aus, ich meine jedoch, das das Differenzsignal L-R ( auf 38 kHz. basierend ) ohne Träger ausgestrahlt wird, und deshalb der Träger im Empfänger wieder zugemischt werden muss. Mit 19kHz passt der noch in die ( leicht modifizierte ) NF Bandbreite.
Bis nächsten Dienstag bin ich "offline" , danach melde ich mich wieder.
Gruß aus Berlin,
Henning Oelkers
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Sg. Herr Dill,

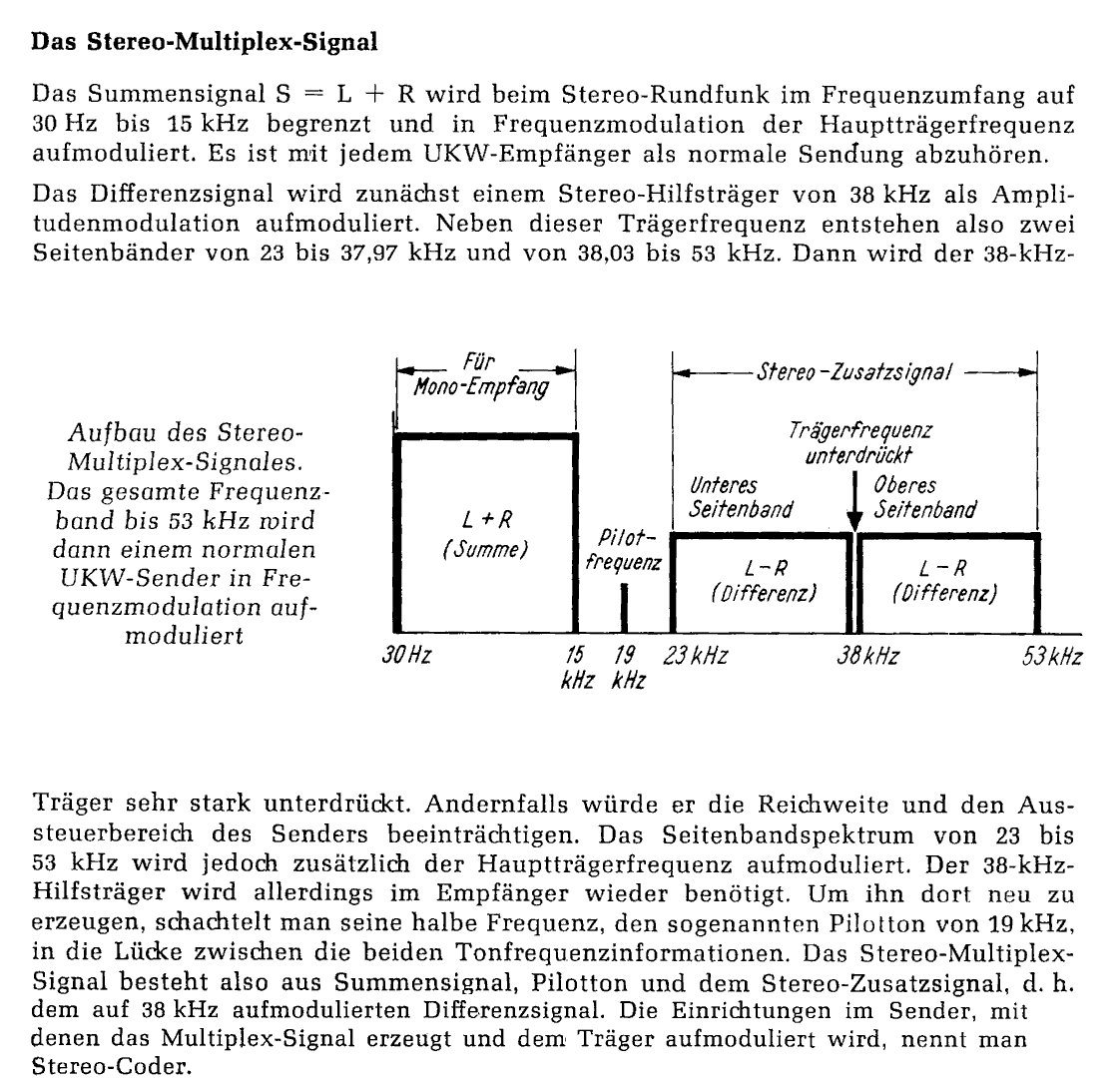

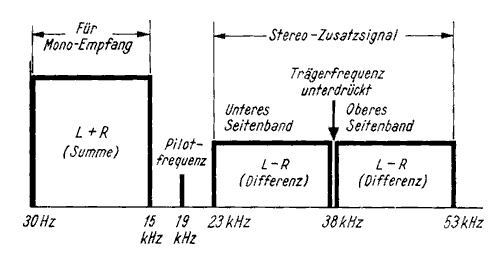

ich habe Ihnen den Aufbau des Stereo-Multiplex-Signales mit Erklärung als Anlage dazugeladen. Stammt aus dem Buch "Funktechnik ohne Ballast" von Otto Liemann, Franzis-Verlag.
MfG. WB
Anlagen:
- Stereo-Multiplex-Signal (85 KB)
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
da Herr Oelkers erst wieder Dienstag erreichbar ist, gebe ich Ihnen einen Tip, wo Sie weitermachen können.

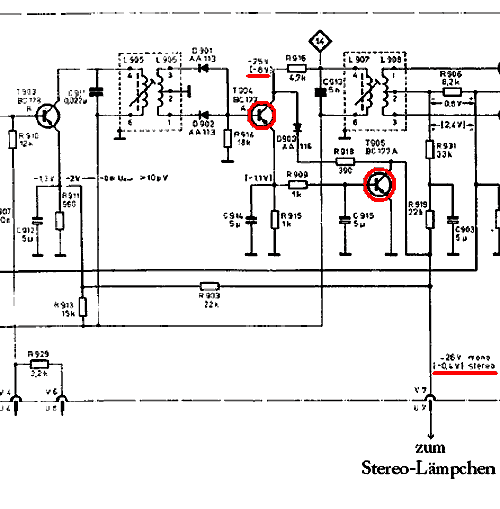

Wahrscheinlich ist T905 unterbrochen.
Messen Sie am T 905 die Basis- und Kollektor-Spannung und am T 904 Basis-, Emitter- und Kollektor-Spannung (sowohl bei einem Mono- wie auch bei einem Stereo-Signal).
Spannungen im Schaltplan bei Stereo in Klammer.
Bei einer Stereo-Sendung wird ein 19KHz-Signal mitgesendet (wie in Beitrag 5 oben erklärt). Dieses Signal schaltet bei Stereo über den Transistor T904 den Transistor T905 durch. Dadurch wird das Lämpchen über T905 an Masse gelegt und leuchtet.
MfG. WB
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
braun,
Sehr geehrter Herr Bauer,
Sehr geehrter Herr Oelkers,
Ich habe erst jetzt einige Messungen durchführen können.
Zuerst einmal muss ich feststellen, das die negative Spannung über Dr901 (Pin U2) nicht -12V sondern nur -10.4V beträgt. Die Rückverfolgung zeigt, dass bereits die Sekundärspannung am Trafo einen zu tiefen Wert aufweist.
Zu den angegebenen Messpunkten folgende Werte:
- Die Spannung am Emitter von T901 beträgt -1.2 gemäss Schema.
- Die Spannung am Kollektor von T901 beträgt -8.6V statt 8V.
- Die Spannung am Emitter von T902 beträgt -2V (lokaler, starker Sender).
- Die Spannung am Emitter von T904 beträgt -0.8V.
- Die Spannung am Kollektor von T904 beträgt -23.2V statt 25V.
- Die Spannungen erfahren, bei einem genügend starken Signal, keine signifikante Änderung.
- Die Darstellung am Oszilloskop zeigt das gewünschte (Misch-)Signal über L905.
Die Dioden sind OK.
Den Transistor T904 werde ich heute noch überprüfen.
Mit freundlichen Grüssen,
Martin Dill
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
bitte auch immer die Basis-Spannungen angeben und ob bei einem Stereo- oder Monosignal.
Auch alle Spannungen von T905, das ist der "Schalter" für das Stereo-Anzeige-Lämpchen.
Wenn die Spannungen, die Sie angeben, bei einer Stereosendung gemessen wurden, dürfte T904 oder D903 defekt sein.
MfG. WB
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
Die zuletzt angegebenen Spannungen wurden bei einem starken Lokalsender (DRS1) gemessen.
Ich habe gestern noch zu später Stunde Messungen durchgeführt.
Die Spannung an der Basis von T904 beträgt bei Stereosignal maximal 0.43V, ist kein Sender eingestellt, so ist sie 0V.
Ich habe den Transistor T904 ausserhalb der Schaltung und dabei auch die Diode D903 geprüft. Beide sind OK.
Die 0.43V kamen jedoch erst zustande, nachdem ich den Trimmpotentiometer R932 auf den kleinsten Widerstand einstellte. In der ursprünglichen Einstellung ergab die Messung nur gerade 0.16V.
Die Emitter-Basis-Spannung habe ich nicht direkt gemessen, jedoch müsste aus der Differenz von -0.8V (Emitter-Masse) und 0.43V oder auch 0.16V (Basis-Masse) der Transistor Durchgang haben.
Mache ich da einen Überlegungsfehler?
Ich werde die Messungen heute Abend nochmals durchführen und richtig protokollieren. Eventuell liegt hier ein Messfehler meinerseits vor. Ich melde mich wieder.
Für Ihre Aufmerksamkeit und Hilfestellung möchte ich mich schon mal an dieser Stelle bedanken.
Mit freundlichen Grüssen,
Martin Dill
