philco: Feldwicklung

Liebe Sammlerfreunde,

ich bin seit kurzen in Besitz eines Amerikanischen Philco 37-2620 Radios. Der Radio ist verbastelt. Über der Lautsprecher-Feldspule ist noch eine niederohmige Spule gewickelt. Wozu wird diese Spule verwendet. Aus den Schaltschema ist keine Info ersichtlich. Für eine Auskunft zu meine Frage wäre ich Dankbar.

Mit freundlichen Gruß

Richard Brand

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Sehr geehrter Herr Brand.

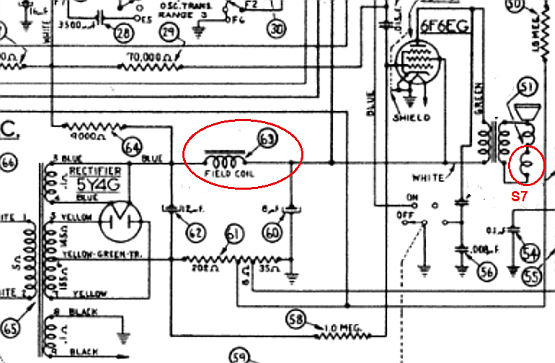

Diese 3. Spule S7 über der Feldwicklung dient zur Brummkompensation und ist in Serie mit der Sprechspule geschaltet. Man nennt sie auch "hum bucking coil".

Funktion:

Die Feldwicklung des Lautsprechers ist gleichzeitig auch die Siebdrossel 63. Dadurch fließt ein Gleichstrom, welcher außerdem mit einer Wechselstromkomponente behaftet ist. Das wiederum erzeugt einen gewissen Brumm.

Um das zu kompensieren, wird die in S7 erzeugte kleine Wechselspannung gegenphasig zur Sprechspule gelegt.

MfG

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

Hallo Herr Holtmann,

Danke für Ihre schnelle Nachricht auf meine Frage. Damit ist mir bei der Behebung der fehlerhaften Verdrahtung weitergeholfen. Dies habe ich leider im Schaltschema übersehen.

Mit Besten Grüßen

Richard Brand
