funke: Funke W18 macht Probleme
? funke: Funke W18 macht Probleme
Ich habe schon länger ein Funke W18 in meinem Besitz. Das Messwerk musste ich austauschen, nichts aussergewöhnliches. Ich konnte allerdings noch keine Röhren damit prüfen, weil bei der Stellung Emission das Gerät abschaltet, in Schalterstellung aus jedoch nicht. Wenn ich den Ausschalter überbrücke, dann kann ich immer noch nicht Emission prüfen, es wird nichts angezeigt. In Stellung 4 schlägt das Instrument aus, auch wenn sich keine Röhre im Sockel befindet. Auf meinem hochgeladenen Bild sieht man die Karte für eine ECC 83, und die Röhre befindet sich im Sockel. Ich nehme an dass etwas mit dem Drehschalter nicht stimmt, doch der ist nicht so ohne weiteres mal schnell ausgebaut.
Weiss jemand woran das liegen könnte mit dem ausschalten, mit dem Ausschlag in Stellung 4?
Ich komme einfach nicht weiter. Den toten Elko für die Anodenspannung habe ich schon ausgetauscht, und einige gebrochene Drähte am Trafo habe ich wieder angelötet.
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
funke: Funke W18 macht Probleme
Hallo Herr Lagler,
vielleicht ist der Knopf gegenüber der Schalterwelle verdreht?
Nur so eine Idee.
Mit freundlichen Grüßen, H.-T. Schmidt
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
funke: Funke W18 macht Probleme
Hallo Herr Lagler,
bei einem RPG 4/3 hatte ich den Fall, dass ein Kunstoffteil gebrochen war. Die von diesem Teil eingespannten Kontaktstreifen hatten dadurch nicht mehr die richtige Position und beim Drehen des Walzenschalters wurden undefinierte Verbindungen hergestellt. Ich habe dann die Kabel z. Teil gekennzeichnet, Fotos gemacht und den Schalter zwecks Reparatur ausgebaut. Auf dem Bild unten ist ein solcher Kunsstoffstreifen zu sehen. Ich meine aber, dass der gegenüberliegende gebrochen war.
Vielleicht schauen Sie sich mal die Bewegung der Kontakte während des Durchdrehens des Schalters mal an.
Freundliche Grüße
Giovanni Cucuzzella
Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
funke: Funke W18 macht Probleme

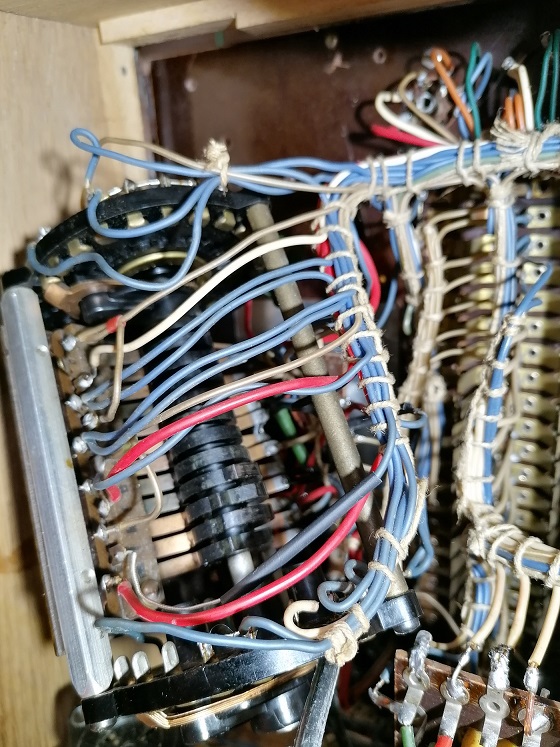

Ich habe mir den Drehschalter genauer angesehen und habe diesen dann ausgebaut und zerlegt. Irgendwie muss sich die Nockenwelle um 2 Stellungen gedreht haben, das habe ich dann korrigiert, und siehe da, es funktioniert.
Anlagen:
- Schalter (4) (205 KB)
- Schalter (1) (201 KB)
- Schalter (3) (206 KB)
