grundig: 1; Heinzelmann

ID: 361169
? grundig: 1; Heinzelmann
31.Oct.14 18:29
0

Roland Biesler (D)
Beiträge: 237
Anzahl Danke: 6

Hallo,

beim Restaurieren dieses Gerätes ist mir aufgefallen das statt dem im Schaltplan angegebenen

Widerstand (R34) 20 Ohm/0,5W eine 3-Kammer-Luftspule eingebaut war.

Ist dies in den Geräten Original als Änderung in der Serie vorgekommen oder wurde mein Gerät evtl.

von einem Bastler verändert ?

Die Spule hat wie gesagt 3 Kammern mit jeweils 230 Windungen wovon eine Kammer gebrochen war und auch die Windunug Unterbrechung hatte.

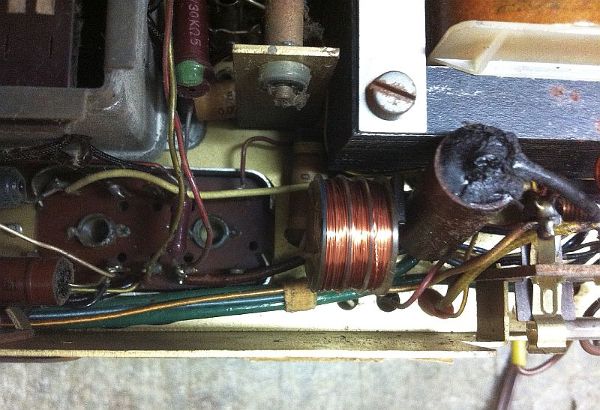

Auf dem Bild sind noch ein Teil der Spule (zwei Kammern) zu sehen.

Der Einbau der Spule sah eigentlich gut aus so das sie durchaus vom Werk aus Original eingebaut sein könnte.

Vielleicht hat auch jemand ein Bild vom Chassis "Unten" ?

Viele Grüße

Roland Biesler

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 2
Dieser Thread wurde automatisch ins "Talk" verschoben.

Dieser Frage-Post (oder -Thread) wurde wegen Nichtbeantwortung automatisch verschoben, weil im "Talk" die Chance auf eine Antwort wesentlich höher ist als im ursprünglichen Board.

verschoben von Board »* TALK - visible for members only« am 06.11.2014 18:29:13 von automatically

 3
Warum nach Hier verschoben ?
08.Nov.14 09:04
268 from 2563

Roland Biesler (D)
Beiträge: 237
Anzahl Danke: 6

Hallo,

das der Beitrag nach knapp 300 Klicks keine weiterführende Antwort bekam ist zwar bedauerlich aber das nun der Beitrag nach "Talk" verschoben wird kann ich nicht nachvollziehen.

"Talk" ist fachlich nicht von Redakteuren betreut. Fachfragen bitte im entsprechenden Board stellen.
"Talk" können nur eingeloggte Mitglieder lesen, wenn Fachbeitrag daraus wird, ist das alles "verloren".

Somit ist die Wahrscheinlichkeit einer hilfreichen Antwort noch geringer geworden.

Vielleicht kann mich ja jemand aufklären warum das hier so gehandhabt wird.

Viele Grüße

Roland Biesler



Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 4
Aus gutem Grund
08.Nov.14 21:40
322 from 2563

Georg Richter (D)
Beiträge: 916
Anzahl Danke: 6
Georg Richter

Hallo Herr Bieseler,

es gibt unbeantwortete Fragen mit weniger und viel mehr "Klicks" - und weil bisher keiner der Redakteure eine Antwort geben konnte wird nach ca. vier Wochen ca. einer Woche automatisch in den "Talk" verschoben weil dort ALLE Mitglieder antworrten  können. So steht es denn auch unter Ihrem ursprünglichen Beitrag:

Dieser Frage-Post (oder -Thread) wurde wegen Nichtbeantwortung automatisch verschoben, weil im "Talk" die Chance auf eine Antwort wesentlich höher ist als im ursprünglichen Board.

Wenn Sie sich nicht selbst "geantwortet" hätten dann hätte Ihre Frage das Fragezeichen behalten und wäre zyklisch hin- und wieder bei den unbeantworteten Beiträgen ganz oben gelandet.

Diese Chance haben Sie sich also selbst verbaut.

Wenn Sie eine zielführende Antwort bekommen hätten dann könnten sie einen Moderator gebeten haben den Thread wieder zum Modell zu verschieben.

Best Grüsse,

GR

NACHTRAG:

Das automatische Verschieben in den "Talk" nach 6 (?) Tagen ist in der Tat grenzwertig: Die Fachleute (Redakteure) müssen sich also sputen, und im "Talk" sollen sie nicht antworten.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 5
Grundig Heinzelmann R34
09.Nov.14 16:42
391 from 2563

Dieter ADAM (D)
Beiträge: 53
Anzahl Danke: 7

Hallo Herr Biesler,

ich habe ein altes Chassis, welches als Ersatzteilträger dient, gefunden.

In diesem Gerät ist solch eine Spule, wie Sie sie beschreiben nicht vorhanden.

Im Anhang finden Sie 3 Bilder rund um den R34, der in diesem Gerät aus zwei parallel geschalteten Einzelwiderständen besteht, welche auf einem am Chassis festgeklebten Hartpapierplättchen montiert sind.

Mfg

D.Adam

Anlagen:

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 6
Danke !
12.Nov.14 16:48
485 from 2563

Roland Biesler (D)
Beiträge: 237
Anzahl Danke: 7

Hallo Herr Adam,

vielen Dank für die Bilder.

Da bei dem Gerät auch der flache Selengleichrichter fehlte, denke ich eher an einen Umbau und nicht Original.

Mittlerweile habe ich das Gerät fertiggestellt, dabei eine Gleichrichterdiode (BY127) und dazu einen höheren Vorwiderstand von 120 Ohm (R34) eingebaut.

Dazu noch das komplette Uhrwerk zerlegt, entharzt und neu gefetttet und geölt.

Das Gerät spielt einwandfrei, nur fehlen mir leider noch die kleinen Knöpfe für die Bedienung der Uhr.

Sollte jemand solche Knöpfe vorrätig haben und anbieten können bitte ich um Nachricht (siehe auch die Kleinanzeige hier im Forum).

Grüße

Roland Biesler

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 7
Doch eine Spule !
26.Jan.15 17:05
573 from 2563

Roland Biesler (D)
Beiträge: 237
Anzahl Danke: 6

Nachdem ich nun wieder so ein Gerät zur Instandsetzung bekam,

stellte ich fest das diese Spule doch Original in diesem Gerät verbaut ist.

Sie ist praktisch der im Schaltplan gezeichnete "Widerstand".

Die Spule hat einen ohmschen Widerstand von 20 Ohm bei einer Induktivität von 5mH.

Hier nochmal ein Bild von Unten mit der Spule:

Hinweis:

Der 10nF/750V Teerkondensator rechts neben der Spule muß bei einer Restauration unbedingt ersetzt werden !

Viele Grüße

Roland Biesler

www radiofundgrube.de

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 8
Dieser Thread wurde manuell zurück verschoben weil er eine gültige Antwort erhielt.

verschoben von Board »* TALK, talk, talk - nur für Mitglieder sichtbar« am 27.Jan.15 07:48 von Martin Renz
