Heinzelmann 1 normal

Heinzelmann 1; Grundig Radio- (ID = 6989) Radio

Heinzelmann 1; Grundig Radio- (ID = 61436) Radio

Heinzelmann 1; Grundig Radio- (ID = 61437) Radio

Heinzelmann 1; Grundig Radio- (ID = 1150653) Radio

Heinzelmann 1; Grundig Radio- (ID = 1150654) Radio

Heinzelmann 1; Grundig Radio- (ID = 1150692) Radio

Heinzelmann 1; Grundig Radio- (ID = 1150834) Radio

Heinzelmann 1; Grundig Radio- (ID = 1150861) Radio

Heinzelmann 1; Grundig Radio- (ID = 1150863) Radio

Heinzelmann 1; Grundig Radio- (ID = 1150864) Radio
Heinzelmann 1; Grundig Radio- (ID = 2385368) Radio Heinzelmann 1; Grundig Radio- (ID = 2385367) Radio
Heinzelmann 1; Grundig Radio- (ID = 2385369) Radio Heinzelmann 1; Grundig Radio- (ID = 2385370) Radio
Heinzelmann 1; Grundig Radio- (ID = 2385371) Radio Heinzelmann 1; Grundig Radio- (ID = 2034554) Radio
Heinzelmann 1; Grundig Radio- (ID = 2034556) Radio Heinzelmann 1; Grundig Radio- (ID = 2034555) Radio
Heinzelmann 1; Grundig Radio- (ID = 1815959) Radio Heinzelmann 1; Grundig Radio- (ID = 1815957) Radio
Use red slider bar for more.
Heinzelmann 1; Grundig Radio- (ID = 2385368) Radio

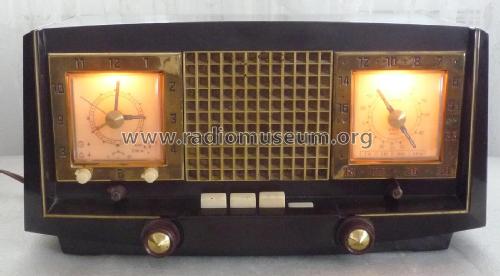

Grundig Radio-: Heinzelmann 1 [Radio] ID = 2385368 1400x774
Select picture or schematic to display from thumbnails on the right and click for download.

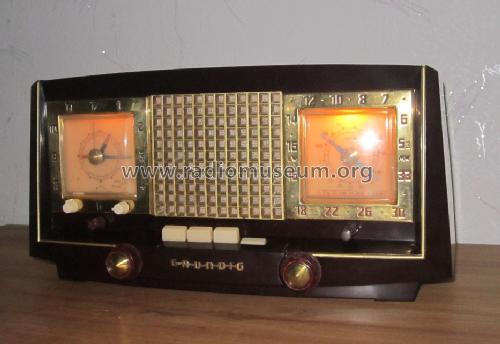

For model Heinzelmann 1 normal, Grundig (Radio-Vertrieb, RVF, Radiowerke)

Country:  Germany
Manufacturer / Brand:  Grundig (Radio-Vertrieb, RVF, Radiowerke)
alternative name

Grundig Portugal || Grundig USA / Lextronix
Year: 1953–1955 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: EC92 ECH81 EF93 EABC80 EL41
Main principle Super-Heterodyne (Super in general); ZF/IF 468/10700 kHz
Tuned circuits 6 AM circuit(s)     8 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 12 cm = 4.7 inch
Power out 4 W (unknown quality)
from Radiomuseum.org Model: Heinzelmann 1 [normal] - Grundig Radio-Vertrieb, RVF,
Material Modern plastics (no Bakelite or Catalin)
Shape Tablemodel with Clock ((Alarm-) Clock Radio).
Dimensions (WHD) 368 x 180 x 175 mm / 14.5 x 7.1 x 6.9 inch
Notes

Siehe auch Variante in Elfenbein, Heinzelmann E (Export) und Heinzelmann 2.

Informativer Artikel von Hans Knoll:
Die Techniken der Heinzelmänner von RVF und GRUNDIG

Net weight (2.2 lb = 1 kg) 5 kg / 11 lb 0.2 oz (11.013 lb)
Price in first year of sale 251.00 DM
Collectors' prices
Source of data Rundfunk- und Fernseh-Katalog 1954/55 / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange Schaltungen der Funkindustrie, Buch 4
Mentioned in Historische Radios (1-5) = zur Verknüpfung mit Modellseiten
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Grundig (Radio-Vertrieb, RVF, Radiowerke)
Here you find 5982 models, 5190 with images and 4030 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Grundig Radio-: Heinzelmann 1
Threads: 8 | Posts: 23
Hits: 1925     Replies: 5
grundig: 1; Heinzelmann
Roland Biesler
31.Oct.14
  1

Hallo,

beim Restaurieren dieses Gerätes ist mir aufgefallen das statt dem im Schaltplan angegebenen

Widerstand (R34) 20 Ohm/0,5W eine 3-Kammer-Luftspule eingebaut war.

Ist dies in den Geräten Original als Änderung in der Serie vorgekommen oder wurde mein Gerät evtl.

von einem Bastler verändert ?

Die Spule hat wie gesagt 3 Kammern mit jeweils 230 Windungen wovon eine Kammer gebrochen war und auch die Windunug Unterbrechung hatte.

Auf dem Bild sind noch ein Teil der Spule (zwei Kammern) zu sehen.

Der Einbau der Spule sah eigentlich gut aus so das sie durchaus vom Werk aus Original eingebaut sein könnte.

Vielleicht hat auch jemand ein Bild vom Chassis "Unten" ?

Viele Grüße

Roland Biesler

Roland Biesler
08.Nov.14
  2

Hallo,

das der Beitrag nach knapp 300 Klicks keine weiterführende Antwort bekam ist zwar bedauerlich aber das nun der Beitrag nach "Talk" verschoben wird kann ich nicht nachvollziehen.

"Talk" ist fachlich nicht von Redakteuren betreut. Fachfragen bitte im entsprechenden Board stellen.
"Talk" können nur eingeloggte Mitglieder lesen, wenn Fachbeitrag daraus wird, ist das alles "verloren".

Somit ist die Wahrscheinlichkeit einer hilfreichen Antwort noch geringer geworden.

Vielleicht kann mich ja jemand aufklären warum das hier so gehandhabt wird.

Viele Grüße

Roland Biesler



Georg Richter
08.Nov.14
  3

Hallo Herr Bieseler,

es gibt unbeantwortete Fragen mit weniger und viel mehr "Klicks" - und weil bisher keiner der Redakteure eine Antwort geben konnte wird nach ca. vier Wochen ca. einer Woche automatisch in den "Talk" verschoben weil dort ALLE Mitglieder antworrten  können. So steht es denn auch unter Ihrem ursprünglichen Beitrag:

Dieser Frage-Post (oder -Thread) wurde wegen Nichtbeantwortung automatisch verschoben, weil im "Talk" die Chance auf eine Antwort wesentlich höher ist als im ursprünglichen Board.

Wenn Sie sich nicht selbst "geantwortet" hätten dann hätte Ihre Frage das Fragezeichen behalten und wäre zyklisch hin- und wieder bei den unbeantworteten Beiträgen ganz oben gelandet.

Diese Chance haben Sie sich also selbst verbaut.

Wenn Sie eine zielführende Antwort bekommen hätten dann könnten sie einen Moderator gebeten haben den Thread wieder zum Modell zu verschieben.

Best Grüsse,

GR

NACHTRAG:

Das automatische Verschieben in den "Talk" nach 6 (?) Tagen ist in der Tat grenzwertig: Die Fachleute (Redakteure) müssen sich also sputen, und im "Talk" sollen sie nicht antworten.

Dieter ADAM
09.Nov.14
  4

Hallo Herr Biesler,

ich habe ein altes Chassis, welches als Ersatzteilträger dient, gefunden.

In diesem Gerät ist solch eine Spule, wie Sie sie beschreiben nicht vorhanden.

Im Anhang finden Sie 3 Bilder rund um den R34, der in diesem Gerät aus zwei parallel geschalteten Einzelwiderständen besteht, welche auf einem am Chassis festgeklebten Hartpapierplättchen montiert sind.

Mfg

D.Adam

Attachments

Roland Biesler
12.Nov.14
  5

Hallo Herr Adam,

vielen Dank für die Bilder.

Da bei dem Gerät auch der flache Selengleichrichter fehlte, denke ich eher an einen Umbau und nicht Original.

Mittlerweile habe ich das Gerät fertiggestellt, dabei eine Gleichrichterdiode (BY127) und dazu einen höheren Vorwiderstand von 120 Ohm (R34) eingebaut.

Dazu noch das komplette Uhrwerk zerlegt, entharzt und neu gefetttet und geölt.

Das Gerät spielt einwandfrei, nur fehlen mir leider noch die kleinen Knöpfe für die Bedienung der Uhr.

Sollte jemand solche Knöpfe vorrätig haben und anbieten können bitte ich um Nachricht (siehe auch die Kleinanzeige hier im Forum).

Grüße

Roland Biesler

Roland Biesler
26.Jan.15
  6

Nachdem ich nun wieder so ein Gerät zur Instandsetzung bekam,

stellte ich fest das diese Spule doch Original in diesem Gerät verbaut ist.

Sie ist praktisch der im Schaltplan gezeichnete "Widerstand".

Die Spule hat einen ohmschen Widerstand von 20 Ohm bei einer Induktivität von 5mH.

Hier nochmal ein Bild von Unten mit der Spule:

Hinweis:

Der 10nF/750V Teerkondensator rechts neben der Spule muß bei einer Restauration unbedingt ersetzt werden !

Viele Grüße

Roland Biesler

www radiofundgrube.de


Hits: 1932     Replies: 6
grundig: 1; Heinzelmann
Dieter ADAM
23.Apr.12
  1

Sehr geehrte Sammlerkollegen,

der Motor der Schaltuhr bei meinem Grundig Heinzelmann 1 hat kaum Kraft. Er läuft nur wenn ich ihn anstoße, obwohl er gut gereinigt und geölt ist.

Meine Vermutung ist ein Defekt der Motorwicklung.

Ich habe nun mal den Gleichstromwiderstand meines Motors gemessen und kam auf folgende Werte:

Anschluss schwarz-rot (110V) 710 Ohm und Anschluss schwarz-braun (220V) 3000 Ohm.

Können diese Werte stimmen oder liegt ein Wicklungsdefekt vor?



Mit freundlichen Grüßen

Dieter Adam





Hans M. Knoll
23.Apr.12
  2

Hallo Her Adam,  Ihre Werte stimmen.

An einem ungebrauchtem Motor messe ich 700 und 3000 Ohm.



knoll

Dietrich Grötzer
23.Apr.12
  3

Hallo Herr Adam,

Uhrenmotore sind meist selbstanlaufende Synchron-Spaltpolmotore, der Motor läuft asynchron an und geht dann in den Synchronbetrieb über. Prüfen Sie einmal die Kurzschlusswicklung(en) der Spaltpole. Die Kurzschlusswicklung besteht aus ein oder wenigen Windungen dicken Drahtes.

MfG D. Grötzer

Dieter ADAM
23.Apr.12
  4

Hallo Herr Knoll,

Vielen Dank für die schnelle Antwort. Dann muss es an der Mechanik liegen warum der Motor keine Kraft hat.

Mit freundlichen Grüßen

D.Adam



Hans M. Knoll
23.Apr.12
  5

Herr Adam und Her Grötzer.



Der Motor ist ja ganz simpel gebaut.  Warum und wie er anlaeuft,  kann ich so aus dem Hut nicht sagen.

Weil er wenig Kraft entwickelt, wird es wohl an der Uhr liegen deren Lagerstellen verharzt sind.

Mein Vater hat in solchen Faellen, das ganze Uhrwerk 1- 2 Tage in Petroleum gelegt und neu geölt.

Immer mit dem Satz: ein  Tropfen Oel, ist ein halber Schlossergeselle.

Gruss Knoll

Attachments

Dieter ADAM
25.Apr.12
  6

Sehr geehrte Herren Knoll und Grötzer,

Nochmals recht herzlichen Dank für die hilfreichen Ratschläge.

Herr Knoll Sie hatten recht, nachdem ich die Uhr total auseinandergenommen hatte, konnte ich einen starken Schwergang der Sekundenzeigerachse zur Minutenzeigerhülse feststellen.

Nun habe ich die Uhr wieder zusammengebaut. Sie läuft jetzt schon bei einer Netzspannung von 150V sauber an und durch.

Mit freundlichen Grüßen

D.Adam

Hans M. Knoll
25.Apr.12
  7

Hallo Herr Adam.

Als der Labor- Schalttechniker zu dieser Zeit und diesem Modell,  freue ich mich mit Ihnen.

knoll


Hits: 1932     Replies: 1
grundig: 1; Heinzelmann
Stefan Schmaus
12.Apr.10
  1

Liebe Sammlerkollegen,

zur Durchführung von Wartungsarbeiten bin ich auf der Suche nach folgendem Beitrag aus GRUNDIG Technische Informationen (GTI):

GTI Heft 5/1955, Seite 6, "Reparaturhinweise für "Heinzelmann"-Einbau-Schaltuhren"

Wer kann mir bzw. der Allgemeinheit freundlicherweise mit dem gesuchten Artikel helfen?

Stefan Schmaus

Hans M. Knoll
18.Apr.10
  2

Die Frage ist beantwortet.

knoll


Hits: 1770     Replies: 0
grundig: Reparatur UKW-Empfangsteil
Peter Breu
01.Dec.07
  1

Hallo, wer kann mir helfen bei der Reparatur des UKW-Empfangsteils des Heinzelmann 1?

Beim Aufheizen beginnt das Gerät im UKW-Bereich zu spielen und verstummt dann nach 2-3Sekunden. Ziehe ich den Netzstecker raus beginnt der UKW-Teil wieder kurz zu spielen! Woran könnte das liegen? Röhren EABC 80 und EC92 habe ich getauscht. Ratioelko ebenfalls.Keine Änderung an der Sache!

MfG

Peter Breu


Hits: 1407     Replies: 0
grundig: 1; Heinzelmann
Andre Lücht
23.May.07
  1

Hallo liebe Sammlerfreunde!

Ich besitze seit kurzem einen Grundig Heinzelmann 1.

Das Gerät ist in einem wirklich guten und uverbastelten Originalzustand und funktioniert auch.

Genauer gesagt: Das Radio funktioniert einwandfrei, der Sleeptimer funktioniert, die Weckautomatik funktioniert und die Glocke auch. Nun habe ich allerdings folgendes kleine Problem:

Die Uhr führt gewissermaßen ein Eigenleben. Wenn man die genaue Uhrzeit einstellt, so "verspätet" sich die Uhrzeit am Tag ca. um 5 Minuten. Das wäre ja noch nicht sooo tragisch.

Nur manchmal scheint es, als ob dort etwas hakt. Dann bleibt die Uhr einfach stehen.Wenn ich sie dann wieder mitstelle, dann läuft sie wieder ganz normal weiter. Bis zum nächsten "Aussetzer"...

Das Uhrwerk war noch von der Herstellung mit dem roten Lack an den Muttern verplombt, so daß man davon ausgehen kann, daß es noch nie ausgebaut wurde.

Wie kann man das hier beschriebene Problem lösen? Und wem sollte man Vorzugsweise ein solches Gerät zur Überholung/Reparatur anvertrauen? Einem Uhrmacher oder einem Radiotechniker? Ich selbst repariere solche Geräte eher ungern. Ich sammel lieber und benutze die Geräte dann auch. ;-)

Desweiteren wäre ich für technische Unterlagen, welche die Uhr betreffen, sehr dankbar!

Wer weiß Rat und kann mir weiterhelfen?

Für eine rege Beteiligung und etwaigen Lösungen möchte ich mich schon mal im Voraus herzlich bedanken.



Mit freundlichem Gruß

A. Lücht


Hits: 1550     Replies: 0
grundig: 1; Heinzelmann
Daniel Altmann
22.Jan.06
  1 Hallo, Herr Breu-
Dies zu Ihrem Beitrag
http://www.radiomuseum.org/forum/grundig_1_heinzelmann.html im Forum.

Bei meinem Heinzelmann funktioniert die Glocke folgendermaßen (siehe Bilder):
-  Den linken Knopf wie zur Weckzeiteinstllung herausziehen, und so stehen lassen.
Die Glocke kommt erst ca. 3-4 min nach Beginn des Radioweckens an.
-  Das Radio bleibt dabei an.
-  Der mittlere Knopf ist der "sleep timer" -0 bis 60 min.



Die Verzögerung von 3-4 min ergibt sich daraus, daß die Kulisse, die die Sperre des Glockenklöppels zuhält, erst mit auslösen des Weckers mitlaufen kann, und so
den Hebel nach einger Zeit frei gibt.-Siehe Pfeil im unteren Bid-




Natürlich darf die ganze Sache in dieser Ecke nicht zu schwergängig sein.Am einfachsten
habe ich das durch einstellen des "sleep timers" geprüft. Das Zahnrad sitzt auf der selben
Welle. Das Gerät muß sich nach der eigestellten Zeit wieder abschalten.
Noch etwas zum rechten Knopf: Lässt man ihn nach dem Wecken auf Autom. stehen,
schiebt ihn die Mechanik nach ca. 1 Stunde nach Aus zurück.Ich habe aber auch ein
Uhrwerk, bei dem es ganz nach rechts eine vierte, nicht beschriftete Position gibt, die das
verhindert.(Z.B. zum tägl. Wecken..)

Nun noch kurz etwas zu den widerspenstigen Tasten:



...das ist mein Vorschlag.

Ich hoffe, damit etwas helfen zu können und wünsche noch viel Freude mit dem Heinzelmann.

Gruß D. Altmann





Hits: 2381     Replies: 3
grundig: 1; Heinzelmann
Peter Breu
14.Jan.06
  1 Hallo alle zusammen!
Habe einen Heinzelmann1 restauriert. Er funktioniert wunderbar. Auch die Uhr funktioniert. Aber kann mir jemand sagen wie man die Glocke für den Wecker aktiviert. Ich stelle auf Automatic und er weckt auch doch nur mit Radio. Weiss jemand wie die Glocke läutet!
MfG
Peter Breu
Peter Breu
15.Jan.06
  2 Achja da hätte ich noch ne Frage: Gibt es jemanden der dieses Gerät schon mal restauriert hat? Der kann mir ja vielleicht einen Tipp geben wie man die Tasten beim Einbau des Chassis nach oben halten kann. Ich habe mich zwei Stunden gespielt. Aber wichtiger wäre mir noch wie die Glocke funktioniert! Ist da irgendwo ein versteckter Knopf?
Peter Breu
20.Jan.06
  3 Also gibt es keinen der das Gerät schon mal repariert hat? Gibt es vielleicht jemanden der die Bedienungsanleitung zu dem Gerät hat. Wäre sehr dankbar.
Peter Breu
24.Jan.06
  4 Ja danke für die gute Beschreibung! Ich werde das dann gleich mal ausprobieren!
MfG
Peter Breu

Hits: 1420     Replies: 0
Heinzelmann 1: Bedienung und Restauration?
Bernd P. Kieck
27.Dec.04
  1 Moin,
ich bin gerade dabei, einen Heinzelmann 1 zu restaurieren. Nachdem er ein neues Skalenseil bekommen hat und die Achsen von Rost befreit wurden, spielt er wieder ganz ordentlich. Leider geht die Uhr nicht. Hat schon mal jemand das Teil ausgebaut und wieder gangbar bekommen?

Und dann noch 2 - 3 Fragen: Der braune Knopf (mittig unter der Uhr) stellt mich vor ein Funktionsproblem. Ich weiß nicht wofür er gut sein soll. Dreht man ihn und hält ihn fest, spielt das Radio, lässt man ihn los, verstummt das Radio weil der Hauptschalter wieder offen ist. Hängt das mit einer Uhren-Funktion zusammen die ich nicht kenne?

Das Lautsprechergitter ist leider nicht aus Messing sondern nur gülden eingefärbt. Es sieht schlimm aus. Könnte man da mit goldfarbigem Lack aus der Sprühdose einen ansehbaren Erfolg erzielen?

Und last but not least: Der Knopf des Lautstärkereglers ist nicht original, schwirrt irgendwo einer rum?

Dank und Gruß,
Bernd

Grundig Radio-: Heinzelmann 1
End of forum contributions about this model
