lorenz: Heimstudio Tonkopf

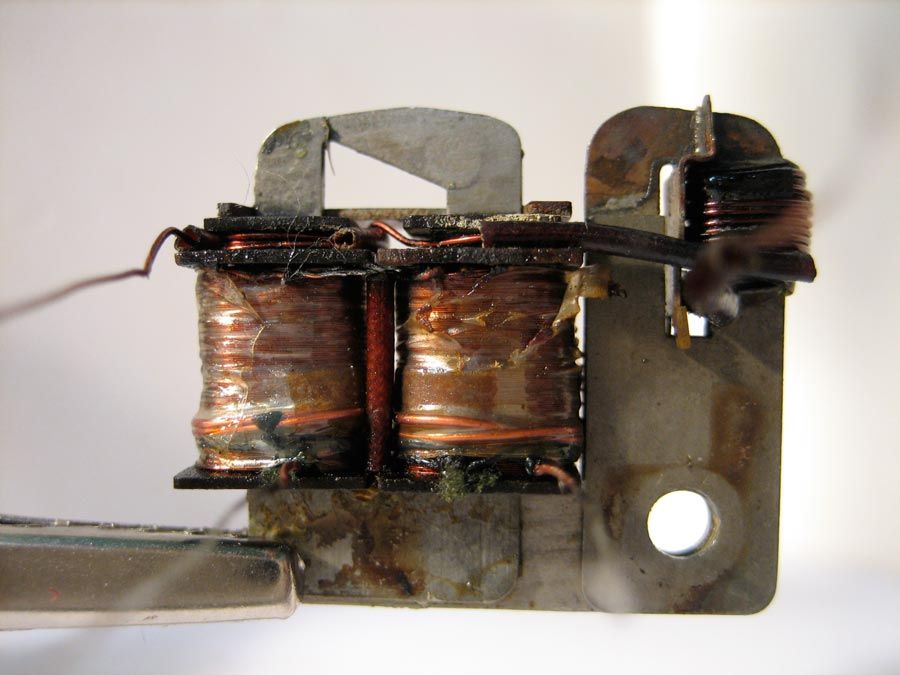

Herr L. Götz hat mir freundlicherweise Fotos eines zerlegten Tonkopfes des Recordophon Drahttongerätes zur Verfügung gestellt. Er hat dabei die Möglichkeiten einer Reparatur der Wicklungen erkannt. Ich möchte weiteren Interessenten diese aufschlussreichen informationen nicht vorenthalten und habe die guten Fotos mit einem Anschlussschema ergänzt.

Ich hoffe, dass damit weitere Geräte einer guten Restauration zugeführt werden können.

Felix Schaffhauser

Anlagen:

• Anschlusschema (75 KB)
• Tonkopf_offen (71 KB)
• Magneteinheit (67 KB)
• Anschlüsse (69 KB)
