Hallo
Ich besitze eine RFe32 haber leider fellen auf dem Trafo die "Brüken" für die Spannungeinstellung.
Hat sie ein Foto von den "Brüken" für Netz 220V einstellung oder andre Unterlagen.
Danke.
Patrice Zeissloff
Remerciez l'auteur car vous trouvez que ce message est utile ou bien construit.
Netzspannung-Umschaltung
Die Siemens Rundfunk-Empfänger Rfe32, Rfe32a wie auch Rfe33 (sowie die identischen Empfänger 40W/134 sowie 40W/604) wurden ab Werk für 9 verschiedene Netzspannungen geschaltet ausgeliefert: 110, 125, 135, 150. 165, 205, 220, 235 und 250 Volt.
Den Ursprungszustand zeigt das Typschild, hier als Beispiel für 125 Volt:

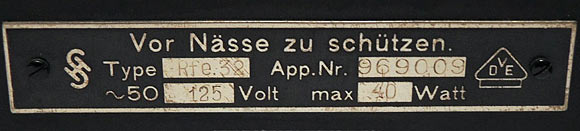

Typschild Siemens Rfe32 für 125 Volt~
Auf der Oberseite des Netztrafos ist im Fenster der Abdeckung die eingestellte Spannung sichtbar.
Nach Abnahme der Kappe kommt die Schaltplatte zum Vorschein:
Darunter befinden sich 8 Gewindebuchsen:
Die Schaltplatte mit Messingblech-Brücken hat eine Aussparung rechts oben, in die ein Passstift auf der Trafoplatte eingreift.

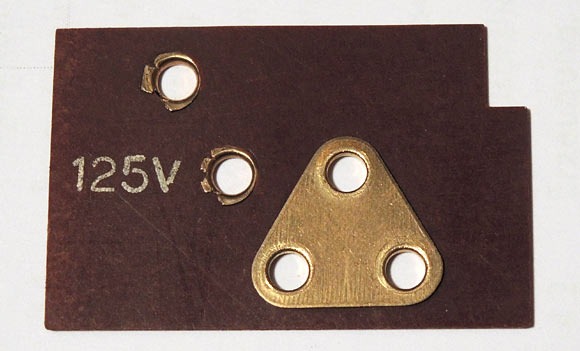

Netzspannungs-Schaltplatte für 125 V, oben

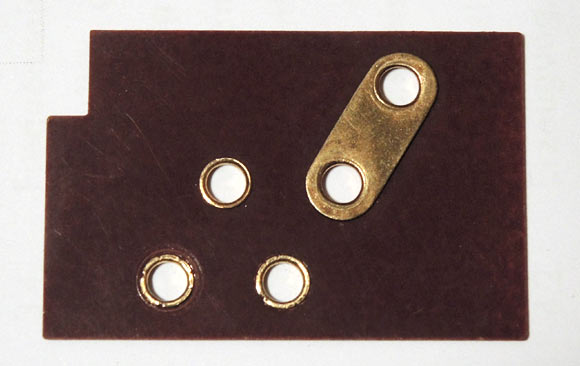

Netzspannungs-Schaltplatte für 125 V, unten
Es wurde also für jede der 9 möglichen Netzspannungen eine eigene Schaltplatte benötigt, über die Lage der erforderlichen Brücken steht mir leider keine Dokumentation zur Verfügung.
Wer einen der oben genannten Apparate in seinem Bestand hat (die Modellseite zeigt zumindest auch die 220 V Ausführung) kann hier "seine" Schaltplatte zeigen. Entweder direkt im Thread oder per Nachricht an mich, die ich dann hier einfüge.
Remerciez l'auteur car vous trouvez que ce message est utile ou bien construit.
220V /250V Umschaltung
Die Bilder stammen vom 41W/134. Ein Typenschild ist allerdings nicht mehr vorhanden. Aber ganz offensichtlich ist das Netzteil hier gleichartig ausgeführt, zumindest, was die Umschaltung der Netzspannung angeht.
Bitte für den Rfe32 / 40W/134 mit Hilfe eines Stelltransformators oder eines "Lampenbrettes" überprüfen, ob die Stromaufnahme bei der hier gezeigten Beschaltung in der erwarteten Größenordnung liegt (ca. 200mA)!

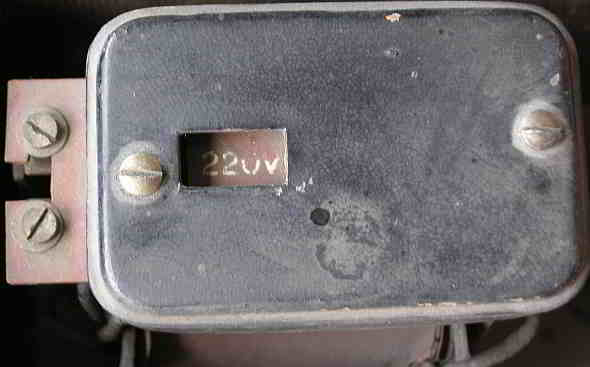

Die Abdeckhaube mit 220V
Die Abdeckhaube entfernt

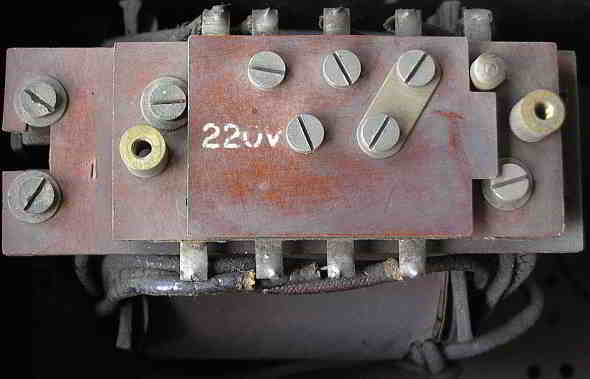

Die Anschlußplatte für 220V

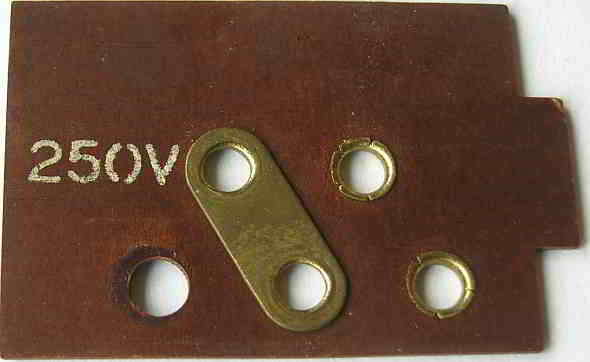

Wie man erkennt, hat diese Platte (im Unterschied zu der für 125V) auf der rechten Seite oben und unten eine Aussparung. Sie kann also auch umgedreht eingebaut werden und ist dann für 250V.
Da hierbei jeweils nur Pole zu verbinden sind, läßt sich 220V oder 250V (behelfsmäßig) auch ohne diese Platte einstellen.
MfG DR
