Transistor- Ersatzröhre

Moderators:
Jacob Roschy Martin Renz Ernst Erb Bernhard Nagel Dietmar Rudolph † 6.1.22 Eilert Menke

Please click the blue info button to read more about this page.
Forum » Valves / tubes - Semiconductors » VALVES/TUBES / SEMICONDUCTORS in RADIOMUSEUM » Transistor- Ersatzröhre

Franz-Josef Haffner
Franz-Josef Haffner

D  Articles: 618
Schem.: 4184
Pict.: 1127
28.Oct.03 21:24

Count of Thanks: 13
Reply  |  You aren't logged in. (Guest)   1

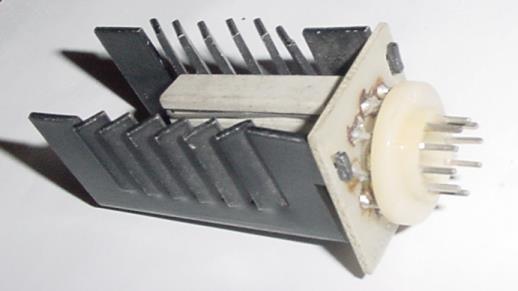

heute ist mir ein schon vergessenes Relikt aus alten Tagen in die Hände gefallen. Es handelt sich um eine Transistor-Ersatzschaltung einer Röhre (EL84?). Es ist nicht etwa "Heimarbeit", sondern wurde in den 70ern offiziell beim Großhändler eingekauft. Das "Modul" war 1:1 einsetzbar. Auf der gedruckten Platine befinden sich neben einigen Widerständen ein Kleinleistungs-Transistor und auf dem Kühlkörper ein Bauteil im TO220 Gehäuse.

Gruß
Franz-Josef



This article was edited 29.Oct.03 22:50 by Franz-Josef Haffner .

Jacob Roschy
Jacob Roschy
Moderator
D  Articles: 1730
Schem.: 17
Pict.: 68
29.Oct.03 22:28

Count of Thanks: 11
Reply  |  You aren't logged in. (Guest)   2

Hallo,

ich habe vorhin mit einem "Offline"-Kollegen gesprochen. Er selbst kennt diese Teile nur als PL802- Ersatzschaltung. Die PL802 war in den ersten Farb-TVs als Leuchtdichte-Endstufe im Einsatz, wobei diese wahrscheinlich unterdimensioniert war und sehr oft ausfiel, weshalb man diesen Halbleiter- Ersatz kreierte.

Nach meiner Vermutung wird auch das hier gezeigte Exemplar aus dem Bereich der P-Serie sein, da der dicke Widerstand den Heizfaden simuliert, welcher bei einem EL84- Ersatz wegen deren paralell- Heizung nicht erforderlich wäre.

MfG_JR

This article was edited 29.Oct.03 22:30 by Jacob Roschy .

Franz-Josef Haffner
Franz-Josef Haffner

D  Articles: 618
Schem.: 4184
Pict.: 1127
29.Oct.03 22:48

Count of Thanks: 8
Reply  |  You aren't logged in. (Guest)   3


hallo Jacob,

ich denke du hast recht. Der Widerstand liegt tatsächlich an PIN 4 und 5, er hat 47 Ohm. Bei If = 300mA und Uf = 16 Volt der PL802 komm ich auf 53 Ohm, das liegt ungefähr in der Größenordnung.

danke für die Aufklärung

Franz-Josef

Patrik Schindler
Patrik Schindler

D  Articles: 38
Schem.: 3
Pict.: 18
30.Oct.03 07:54

Count of Thanks: 11
Reply  |  You aren't logged in. (Guest)   4

Hallo,

von diesen Dingern hab' ich auch noch 2 Stück 'rumfliegen. Ob die 802er wirklich häufiger ausfielen wegen Überlastung, oder weil diese Entpentoden sehr hochgezüchtet waren (Spanngitterendpentode mit 40mA/V Steilheit und 6W Anodenverlustleistung) und vielleicht noch nicht ganz so durchentwickelt, wie z.B. die PL83, läßt sich nur vermuten.

MfG, Patrik
Werner Kassenbrock
Werner Kassenbrock

D  Articles: 123
Schem.: 34
Pict.: 46
31.Oct.03 12:38

Count of Thanks: 13
Reply  |  You aren't logged in. (Guest)   5


Nur zur Info: Die PL805 (Bildkippendstufe im TV) gab es Mitte der 70er Jahre ebenfalls in Halbleiterausführung!

Werner



Ernst Erb
Ernst Erb
Officer
CH  Articles: 5692
Schem.: 13756
Pict.: 31072
15.Jun.05 00:38

Count of Thanks: 10
Reply  |  You aren't logged in. (Guest)   6 Ich habe hier noch ein Vergleichsbild geschossen, das die normale und die transistorisierte Ausführung zeigt - neben einer mir leider unbekannten Ersatzröhre (Thyristor). Wer kennt die?Ich würde sie gerne anlegen.Den Thread habe ich nun auf die neue Röhre gelegt.

Attachments:

This article was edited 15.Jun.05 00:47 by Ernst Erb .

Michael Seiffert
Michael Seiffert
Editor
D  Articles: 543
Schem.: 369
Pict.: 1072
15.Jun.05 02:08

Count of Thanks: 12
Reply  |  You aren't logged in. (Guest)   7

Wenn ich das Bild richtig deute, stammt die Ersatzröhre aus Ostblockproduktion. Der Elko unten quer ist DDR-Produkt, einige Widerstände auch, der Thyristor der Bauform nach tschechisch oder russisch, das gelbe rechteckige Scheiben-C  unmittelbar darüber ist wieder DDR-Produktion ebenso der Kleinleistungstransistor im Metallgehäuse unten rechts.
Hinsichtlich der handwerklichen Ausführung des ganzen bin ich mir aber nicht sicher, ob es sich um ein industriell gefertigtes Teil handelt.

M. Seiffert
Wolfgang Bauer
Wolfgang Bauer

A  Articles: 2455
Schem.: 14057
Pict.: 6952
15.Jun.05 06:21

Count of Thanks: 12
Reply  |  You aren't logged in. (Guest)   8 Diese Ersatzschaltung gab es auch von Philips.
Diese transistorisierte "Röhre" wurde nach Auslaufen der Röhrenproduktion als Ersatz für die Y-Endstufe PL802 in Farb-Fernsehgeräten erzeugt, mit 2 Transistoren / MPS A42(=BF259) + BF459.

MfG. WB
