Hallo, Zusammen,

beim Neckermann Brillant 821 gibt es offensichtlich verschiedene Varianten. Der mir vorliegende Schaltplan für 821/12 ( 20130 ) ( eine Skalenlampe, kein Klangregister, keine elektrostatischen Lautsprecher seitlich )  passt nicht ganz zur zugehörigen Abgleichanleitung ( 21330 ), wo 2 Skalenlampen und das Klangregister explizit erwähnt werden. Die Röhrenbestückung und weitere Daten scheinen identisch. Mein Gerät entspricht dem abgebildeten 821/20.

Weiss vielleicht jemand etwas näheres?

Danke!!

H.Oelkers

This article was edited 24.Aug.04 20:43 by Henning Oelkers .

Hans Kamann
Hans Kamann

D  Articles: 438
Schem.: 79
Pict.: 57
10.Feb.04 07:22

Count of Thanks: 4
Reply  |  You aren't logged in. (Guest)   2

Danke für das Hochladen der Schaltung.

Mein Brilliant scheint identisch mit dem abgebildeten Gerät zu sein, obwohl die Bezeichnung Brilliant 101/30 ist. Auch ich habe ein dreistufiges Klangregister ( Sprache, Orchester, Tanz) und zwei Skalenlampen. Die Skala ist beschriftet mit: "3932 / 36 / 38" sowie AM204 . FM160 . GL 450/90 . AL 290 / 45 . SK 0-230

Da das Gerät auch den Schriftzug "Brilliant" an der Schallwand trägt, scheidet ein ehemaliger Austausch der Rückwand aus.

Das "Tonmeister" Gerät ( 101) scheint ebenfalls sehr ähnlich zu sein.

Nachtrag 12.02.04 : Die im RM verfügbare Schaltung passt tatsächlich zu Neckermann Brilliant 101/30 incl. der Schnurlaufpläne. Einziger mir aufgefallener Unterschied: Es gibt beim 101/30 keinen FM Oszillatortrimmer C216. Hier ist ein Kondensator fest eingelötet. Vielleicht eine preisliche Entscheidung.

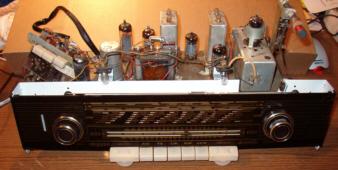

So sieht das Chassis von vorne aus:

und so das ganze von hinten:

Gruss

This article was edited 12.Feb.04 21:21 by Hans Kamann .

Arpad Roth † 27.3.17
Arpad Roth † 27.3.17
Officer
A  Articles: 1024
Schem.: 24432
Pict.: 1324
21.Aug.04 21:04

Count of Thanks: 4
Reply  |  You aren't logged in. (Guest)   3 Modell-Name wurde auf Brillant geändert. Siehe Schriftzug (Bild) am Karteiblatt. Bitte um Kontrolle und Bestätigung ob so ok.
mfg, Arpad
Henning Oelkers
Henning Oelkers
Editor
D  Articles: 594
Schem.: 33
Pict.: 121
23.Aug.04 21:36

Count of Thanks: 3
Reply  |  You aren't logged in. (Guest)   4 Lieber Arpad Roth,

Stimmt ! Das war mein Fehler, Sorry!

Gruß

Henning Oelkers
