20X147 Ch= 20Y1
Admiral (brand) Continental Radio & Television Co.; Chicago, IL
- Pays
- Etats-Unis
- Fabricant / Marque
- Admiral (brand) Continental Radio & Television Co.; Chicago, IL
- Année
- 1949
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 171829
-
- alternative name: Continental Radio & TV
Quelle: SAMS techn. Unterlagen.
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 19
- Lampes / Tubes

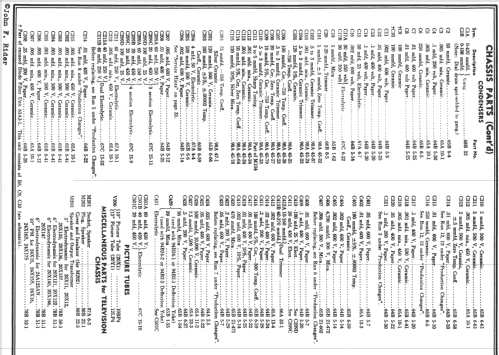

- 6AG5 6J6 6AU6 6AU6 6AU6 6AL5 6AU6 12LP4 6AU6 6AL5 6SN7GT 6AS5 12AU7 12AU7 6SN7GT 6BG6G 6W4GT 1X2 5U4G
- Principe général
- Super hétérodyne (en général); FI/IF 25750/21250/4500 kHz
- Gammes d'ondes
- Bandes en notes
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 110-120 Volt
- Haut-parleur
- HP dynamique à électro-aimant (électrodynamique) / Ø 6 inch = 15.2 cm
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: 20X147 Ch= 20Y1 - Admiral brand Continental
- Forme
- Console de forme générique
- Remarques
- The family of Admiral TV models using the 20Y1 chassis with 12LP4 12-inch CRT includes three wooden table models: 20X135 (walnut), 20X136 (mahogany), and 20X137 (blond); and three wooden consoles: 20X145 (walnut), 20X146 (mahogany), and 20X147 (blond).

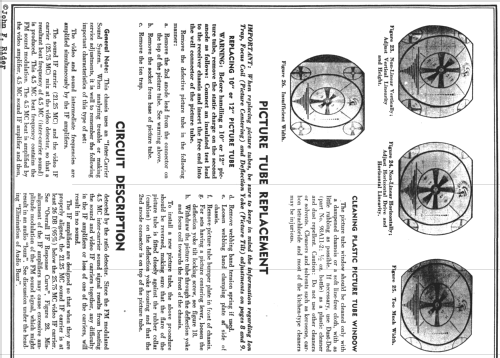

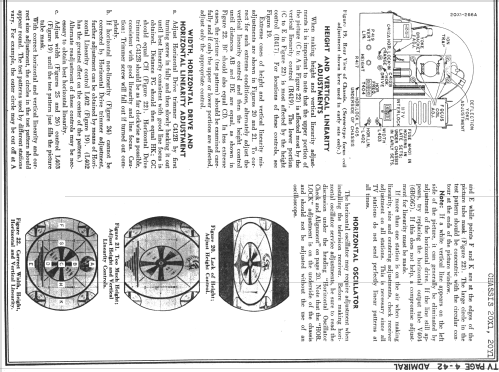

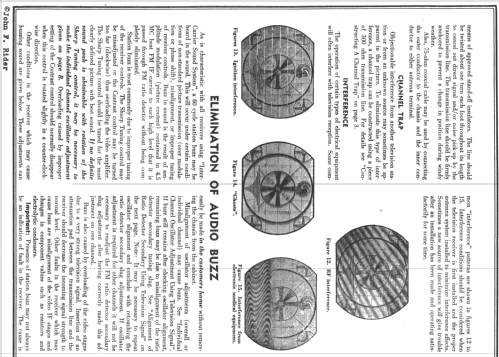

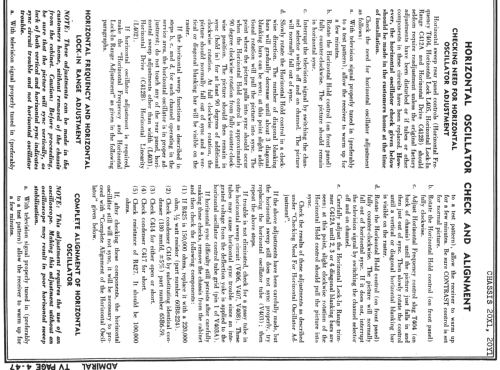

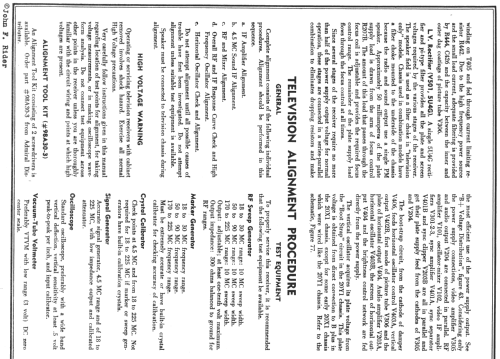

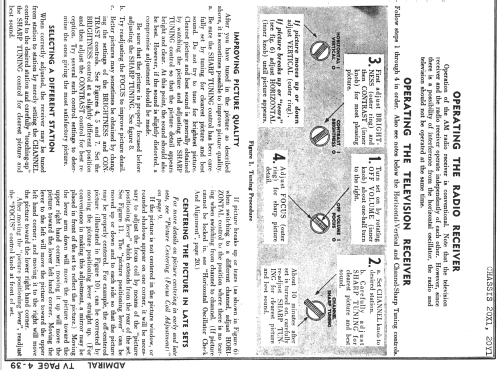

The 20Y1 chassis is similar to the 20X1 chassis (for 10-inch CRT) and has a 12-channel tuner for the U.S. VHF TV band and uses intercarrier sound IF.
- Source du schéma
- Photofact Folder, Howard W. SAMS
- Schémathèque (1)
- Rider TV Admiral 4-38; SAMS set 100 folder 1
- Schémathèque (2)
- Photofact Folder, Howard W. SAMS (Set 91A Folder 1 1950)
- Auteur
- Modèle crée par Thomas Albrecht. Voir les propositions de modification pour les contributeurs supplémentaires.
