228DX16 Ch= 23A1, Run 3
Admiral (brand) Continental Radio & Television Co.; Chicago, IL
- País
- Estados Unidos
- Fabricante / Marca
- Admiral (brand) Continental Radio & Television Co.; Chicago, IL
- Año
- 1953 ?
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 364177
-
- alternative name: Continental Radio & TV

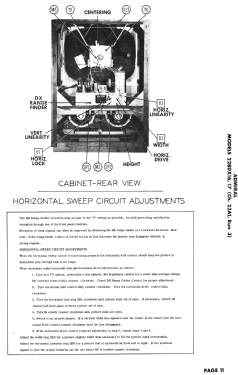

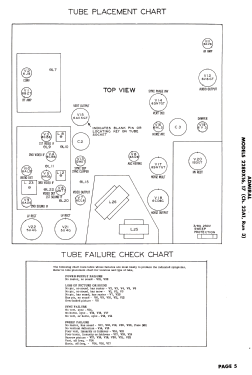

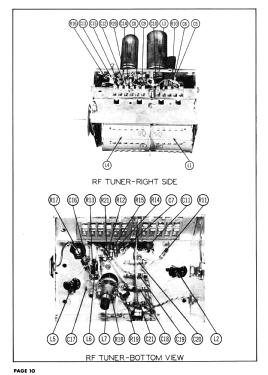

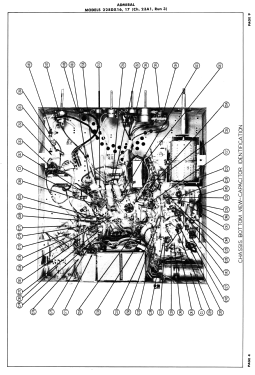

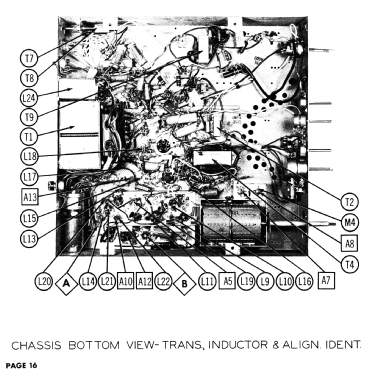

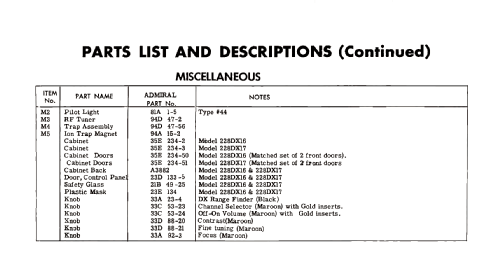

Picture from service manual.

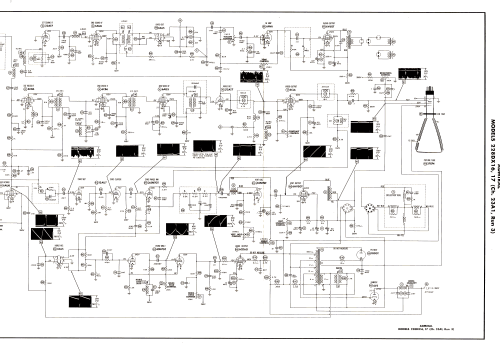

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 23
- Válvulas
- 6BZ7 6J6 6CB6 6CB6 6AG5 12AT7 6CL6 6AU6 6AU6 6AL5 6AV6 6V6GT 12AU7 6SN7GT 6AV5GT 6AL5 6SN7GT 6CD6G 6V3 1B3GT 5U4G 5U4G 27EP4
- Principio principal
- Superheterodino con paso previo de RF; ZF/IF 455 kHz
- Gama de ondas
- Bandas de recepción puestas en notas.
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 60 Hz, 117 = 110 -120 Volt
- Altavoz
- 2 Altavoces / Ø 10 inch = 25.4 cm
- Material
- Madera
- de Radiomuseum.org
- Modelo: 228DX16 Ch= 23A1, Run 3 - Admiral brand Continental
- Forma
- Consola en general
- Anotaciones
-

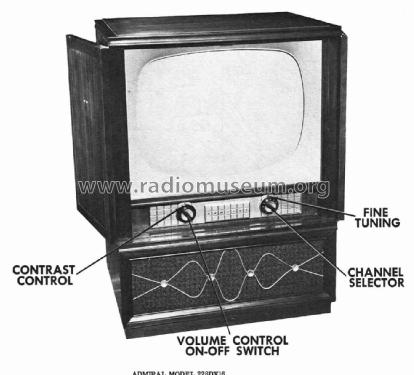

Admiral 228DX16 is a 27” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis 23A1, run 3, VHF tuner 94D 47-2 and picture tube 27EP4.
- Documentación / Esquemas (2)
- Photofact Folder, Howard W. SAMS (Set 211, folder 2, dated 8-53)
- Autor
- Modelo creado por Dirk Taekels. Ver en "Modificar Ficha" los participantes posteriores.
- Otros modelos
-
Donde encontrará 3229 modelos, 1333 con imágenes y 2599 con esquemas.
