228DX17 Ch= 23A1, Run 3
Admiral (brand) Continental Radio & Television Co.; Chicago, IL
- Pays
- Etats-Unis
- Fabricant / Marque
- Admiral (brand) Continental Radio & Television Co.; Chicago, IL
- Année
- 1953 ?
- Catégorie
- Récepteur de télévision ou moniteur
- Radiomuseum.org ID
- 364178
-
- alternative name: Continental Radio & TV
Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.
- No. de tubes
- 23
- Lampes / Tubes
- 6BZ7 6J6 6CB6 6CB6 6AG5 12AT7 6CL6 6AU6 6AU6 6AL5 6AV6 6V6GT 12AU7 6SN7GT 6AV5GT 6AL5 6SN7GT 6CD6G 6V3 1B3GT 5U4G 5U4G 27EP4
- Principe général
- Super hétérodyne avec étage HF; FI/IF 455 kHz
- Gammes d'ondes
- Bandes en notes
- Tension / type courant
- Alimentation Courant Alternatif (CA) / 60 Hz, 117 = 110 -120 Volt
- Haut-parleur
- 2 HP / Ø 10 inch = 25.4 cm
- Matière
- Boitier en bois
- De Radiomuseum.org
- Modèle: 228DX17 Ch= 23A1, Run 3 - Admiral brand Continental
- Forme
- Console de forme générique
- Remarques
-

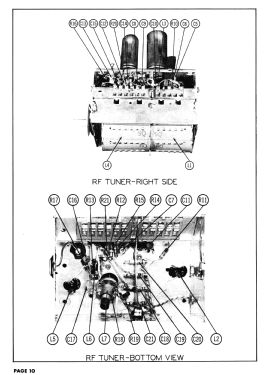

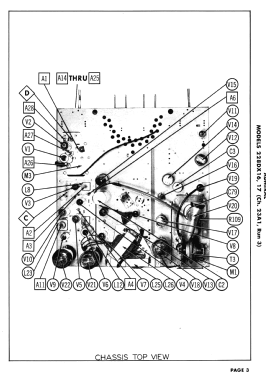

Admiral 228DX17 is a 27” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis 23A1, run 3, VHF tuner 94D 47-2 and picture tube 27EP4.
- Schémathèque (2)

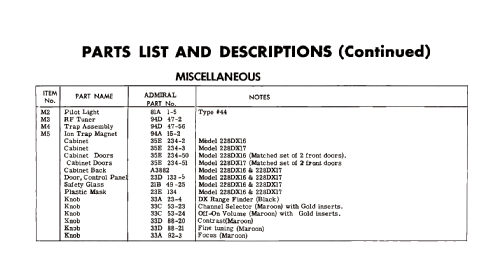

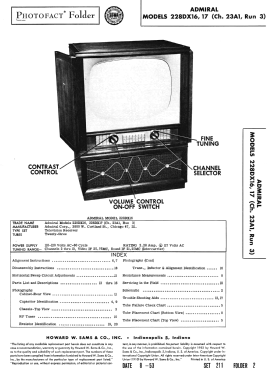

- Photofact Folder, Howard W. SAMS (Set 211, folder 2, dated 8-53)
- Auteur
- Modèle crée par Dirk Taekels. Voir les propositions de modification pour les contributeurs supplémentaires.
