34R16 Ch= 20V1

• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Admiral (brand) Continental Radio & Television Co.; Chicago, IL

• Anno
• 1950/1951

• Categoria
• Ricevitore TV e radio (ev. con magnetofono, giradischi, registratore a cassette ecc.)

• Radiomuseum.org ID
• 206931

• • alternative name: Continental Radio & TV

• Immagini

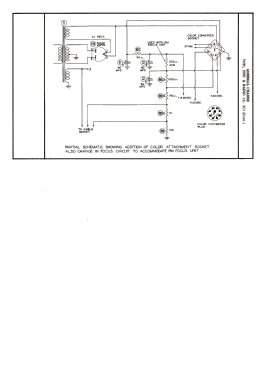

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 23

• Valvole
• 6BC5 or 6CB6 or 6AG5 6J6 6AU6 6AU6 6AU6 6AL5 6AU6 6AU6 6AL5 6AU6 6V6GT 12AU7 6SN7GT 6S4 6SN7GT 6BQ6GT 6W4GT 1B3GT 5U4G 6BE6 6BA6 6AV6 14CP4

• Principio generale
• Supereterodina con stadio RF

• Particolarità
• Giradischi o cambiadischi

• Altoparlante
• AP magnetodinamico (magnete permanente e bobina mobile) / Ø 10 inch = 25.4 cm

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 34R16 Ch= 20V1 - Admiral brand Continental

• Forma
• Console, con gambe d'appoggio basse (< 50%).

• Annotazioni

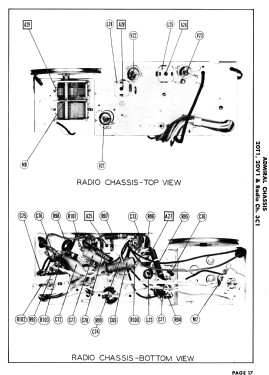

• Admiral model 34R16 is a 21" black and white TV with US standard VHF tuner channels 2 through 13. Equipped with chassis KCS111F, Radio Chassis 3C1, a VHF tuner and picture tube 14CP4.

• Fonte esterna dei dati
• Admiral flier "New" for 1951.

• Letteratura / Schemi (1)

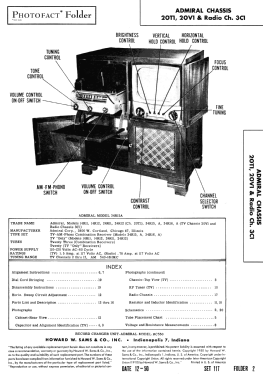

• Photofact Folder, Howard W. SAMS (Set 117, Folder 2 dated 12-50)

• Letteratura / Schemi (2)
• Photofact Folder, Howard W. SAMS (Set 126 Folder 1 Production Changes Bulletin 15 dated 3-51)

• Letteratura / Schemi (3)

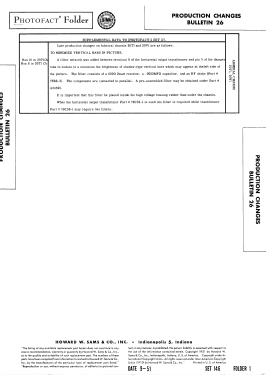

• Photofact Folder, Howard W. SAMS (Set 146, folder 1, production changes bulletin 26, dated 9-51)

• Autore
• Modello inviato da Ernst Erb. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 3213 modelli, di cui 1322 con immagini e 2580 con schemi.
