• Paese
• USA (Stati Uniti d'America)

• Produttore / Marca
• Admiral (brand) Continental Radio & Television Co.; Chicago, IL

• Anno
• 1963/1964 ?

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 244514

• • alternative name: Continental Radio & TV

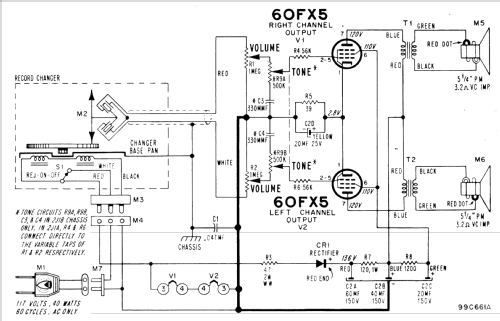

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 2

• Valvole
• 60FX5 60FX5

• Principio generale
• 1 Stadi BF

• Gamme d'onda
• - senza

• Particolarità
• Giradischi+AmplifBF+Altoparlant

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 60 cycles, 117 Volt

• Altoparlante
• 2 altoparlanti / Ø 5.25 inch = 13.3 cm

• Materiali
• Vari materiali

• Radiomuseum.org
• Modello: Y4928 Ch= 2J1A - Admiral brand Continental

• Forma
• Soprammobile con qualsiasi forma (non saputo).

• Annotazioni

• The Admiral Y4928 is an AC operated 2 tube stereo record player. Has Qty(2) 5.25" PM speakers. Cabinet color is Green and Silver. Uses selenium rectifier in power supply circuit. Frequency response is 100 to 8000 cycles.  Power consumption 40 Watts. A 50 cycle conversion kit was available.  Excessive hum can be minimized by reversing the line cord in the wall outlet.

  One side of the AC line cord is connected directly to the chassis.  Use an isolation transformer when servicing this equipment.

  The following models use the same schematic:

  Model Number	Chassis	Tone Control
  Y4928	2J1A	No
  Y4959	2J1B	Yes



• Letteratura / Schemi (1)
• - - Manufacturers Literature (Admiral Service Manual S951 Dated 4-63)

• Autore
• Modello inviato da John Kusching. Utilizzare "Proponi modifica" per inviare ulteriori dati.
