AM FM YG539 (Ch= 6H4N-2)
Admiral (brand) Continental Radio & Television Co.; Chicago, IL
- País
- Estados Unidos
- Fabricante / Marca
- Admiral (brand) Continental Radio & Television Co.; Chicago, IL
- Año
- 1966 ?
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 289034
-
- alternative name: Continental Radio & TV
- Numero de valvulas
- 6
- Principio principal
- Superheterodino en general; ZF/IF 455/10700 kHz; 2 Etapas de AF
- Número de circuitos sintonía
- 6 Circuíto(s) AM 8 Circuíto(s) FM
- Gama de ondas
- OM y FM
- Tensión de funcionamiento
- Red: Aparato AC/DC. / Either AC: 60Hz, 105-120V or DC: 105-120 Volt
- Altavoz
- Altavoz dinámico (de imán permanente) / Ø 4 inch = 10.2 cm
- Material
- Madera
- de Radiomuseum.org
- Modelo: AM FM YG539 - Admiral brand Continental
- Forma
- Sobremesa de cualquier forma, detalles no conocidos.
- Anotaciones
-

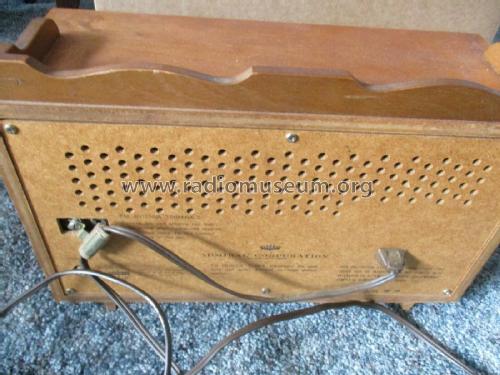

The Admiral YG539 is an AC/DC operated 6 tube BC and FM band receiver. The BC band frequency tuning range is 535 to 1620kHz. The FM band tuning range is 87.5 to 108.5 MHz. The FM band has AFC. Has phono input on back of cabinet. Has internal loop stick antenna for BC band and uses line cord for FM antenna, with provisions for connecting an external antenna.
Made in Japan.
The following family of models use the 6H4N chassis:
Model Chassis Qty of 4" speakers Y3900, Y3911, Y3917, Y3921 6H4N 2 YG507, YG511 6H4N-1 1 YG521, YG527, YG529, YG531, YG539 6H4N-2 2 YG541, YG547, YG549, YG551, YG559 (Clock Radios) 6H4N-3 1 YHC583 (Clock Radio) 6H4N-4 1
- Documentación / Esquemas (1)
- Photofact Folder, Howard W. SAMS (Set 803, folder 5 dated 3/66)
- Autor
- Modelo creado por John Backscheider. Ver en "Modificar Ficha" los participantes posteriores.
