Drahtfunk-Umschalter Schalter waagrecht

Drahtfunk-Umschalter ; AEG Radios Allg. (ID = 1265940) mod-past25 Drahtfunk-Umschalter ; AEG Radios Allg. (ID = 1265941) mod-past25
Drahtfunk-Umschalter ; AEG Radios Allg. (ID = 1265942) mod-past25 Drahtfunk-Umschalter ; AEG Radios Allg. (ID = 1265943) mod-past25
Drahtfunk-Umschalter ; AEG Radios Allg. (ID = 1265944) mod-past25
Use red slider bar for more.
Drahtfunk-Umschalter ; AEG Radios Allg. (ID = 1265940) mod-past25

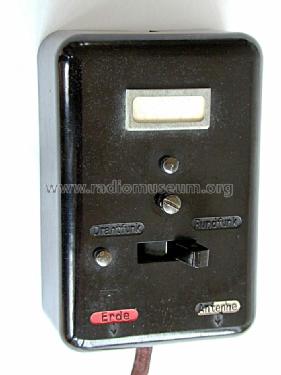

AEG Radios Allg.: Drahtfunk-Umschalter [mod-past25] ID = 1265940 700x933
Select picture or schematic to display from thumbnails on the right and click for download.
For model Drahtfunk-Umschalter Schalter waagrecht, AEG (Radios) Allg.Elektricitäts-Ges.

Country:  Germany
Manufacturer / Brand:  AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1939 ?? Category: Radio module post 1925 (not a part, not a key)
Main principle RF Converter/Adapter (not voltage converter)
Wave bands Wave Bands given in the notes.
Details Wired Wireless Receiver (RF!)
Power type and voltage No Power needed
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Drahtfunk-Umschalter [Schalter waagrecht] - AEG Radios Allg.Elektricitäts-
Material Bakelite case
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 71 x 105 x 45 mm / 2.8 x 4.1 x 1.8 inch
Notes Adapter zur Auskopplung des HF-Drahtfunks (TF-Verfahren/Langwelle) aus der öffentlichen Telefonleitung. Umschaltbar auf Antennenempfang. Liegt der Telefonleitung parallel und wird zwischen Antenne/Erde und Rundfunkempfänger geschaltet. Wandmontage, plombierbar.
Net weight (2.2 lb = 1 kg) 0.250 kg / 0 lb 8.8 oz (0.551 lb)

Model page created by a member from D. See "Data change" for further contributors.



All listed radios etc. from AEG (Radios) Allg.Elektricitäts-Ges.
Here you find 804 models, 691 with images and 412 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.


Collection of a member from D
