Gearet 301G

Gearet 301G; AEG Radios Allg. (ID = 1024450) Radio

Gearet 301G; AEG Radios Allg. (ID = 6276) Radio
Gearet 301G; AEG Radios Allg. (ID = 1024269) Radio Gearet 301G; AEG Radios Allg. (ID = 707622) Radio
Gearet 301G; AEG Radios Allg. (ID = 1888191) Radio Gearet 301G; AEG Radios Allg. (ID = 1273844) Radio
Gearet 301G; AEG Radios Allg. (ID = 1273845) Radio
Use red slider bar for more.
Gearet 301G; AEG Radios Allg. (ID = 1024269) Radio
AEG Radios Allg.: Gearet 301G [Radio] ID = 1024269 409x273
Select picture or schematic to display from thumbnails on the right and click for download.
For model Gearet 301G, AEG (Radios) Allg.Elektricitäts-Ges.:
Bild von Wolfgang Bauer

Country:  Germany
Manufacturer / Brand:  AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1931/1932 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: REN1821 REN1821 REN1822 or RENS1823d Urdox
Main principle TRF with regeneration; 2 AF stage(s)
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110-220 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: Gearet 301G - AEG Radios Allg.Elektricitäts-
Dimensions (WHD) 350 x 250 x 200 mm / 13.8 x 9.8 x 7.9 inch
Notes Der Netztransformator ist gesteckt; das Chassis ist somit mit Wechselstrom betrieben.
Nach Entfernung des Netztransformators kann das Gerät mit Gleichstrom betrieben werden.
L führt Trafo + RGN354 ?? Die Gleichstromversion wurde im Blechgehäuse geliefert.
Price in first year of sale 105.00 RM +

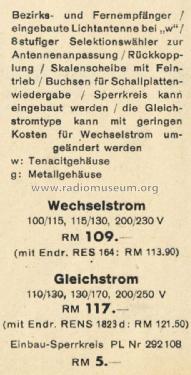

Source of data Katalog Radio-Zentrale Prohaska 1931/32 / Radiokatalog Band 1, Ernst Erb

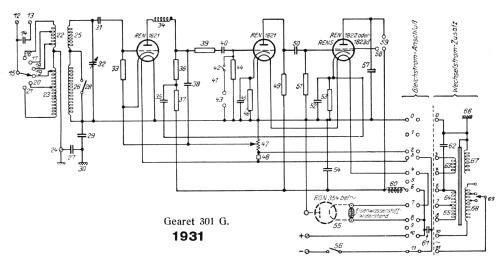

Circuit diagram reference Lange-Nowisch (?)
Mentioned in AEG Hilfsbuch für den Funkhändler

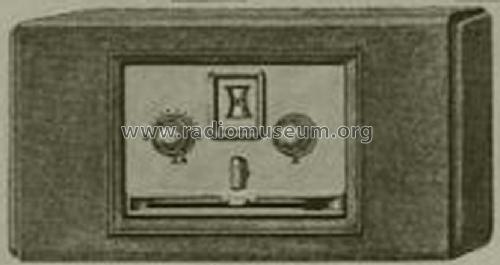

Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.
