Tonschreiber Ton. S b1 L + Ton.S b1 V

AEG (Radios) Allg.Elektricitäts-Ges.

Data
Forum
Pictures
Collections

  • Year
  • 1944
  • Category
  • Military Equipment (not Re, Tr or RXT)
  • Radiomuseum.org ID
  • 77783

 Technical Specifications

  • Main principle
  • Audio-Amplification
  • Wave bands
  • - without
  • Details
  • Tape Recorder
  • Power type and voltage
  • Alternating Current supply (AC) / 110-250 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Tonschreiber Ton. S b1 L + Ton.S b1 V - AEG Radios Allg.Elektricitäts-
  • Shape
  • Miscellaneous shapes - described under notes.
  • Dimensions (WHD)
  • 250 x 720 x 450 mm / 9.8 x 28.3 x 17.7 inch
  • Notes

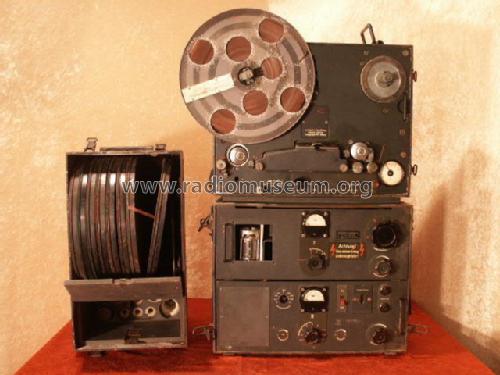

  • Tonschreiber. Komplette Einheit in drei Kisten (Laufwerk L, Verstärker V und Zubekörkasten Z).

    Magnetophon Tonbandausführung militärisch (Wehrmacht/Heer) mit 5 Tonrollen und 3 Leerrollen (Nachfolgegerät von AEG K4, militarisiert?).

    Alle drei Kisten wiegen ca. 75 Kg.

    Baugleiches Gerät gibt es auch von Telefunken.

    Verstärker + Laufwerk Maße: H 72 cm, B 25 cm, L 45 cm.

    Gewicht Verstärker 35 Kg, Laufwerk 30 Kg, Zubehör 25 Kg.

    25 - 60 Hz, 4 Motoren, 4 Köpfe, Geschwindigkeiten: 9 - 120 cm/Sekunde = 12 - 156 min, 100 Hz - 8.000 Hz, Geschwindigkeitssteuerung (-Regelung PLL?) durch Oszillator mit 20 W Leistungsstufe.

  • Net weight (2.2 lb = 1 kg)
  • 65 kg / 143 lb 2.7 oz (143.172 lb)
  • Source of data
  • -- Collector info (Sammler)
  • Mentioned in
  • Allied technical war report
