HS-RX703
Aiwa Co. Ltd.; Tokyo
- Country
- Japan
- Manufacturer / Brand
- Aiwa Co. Ltd.; Tokyo
- Year
- 1992
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 147029
Original prospekt in 1992.
- Number of Transistors
- Semiconductors present.
- Semiconductors
- Main principle
- Superheterodyne (common)
- Wave bands
- Broadcast (BC) and FM or UHF.
- Details
- Cassette-Recorder or -Player; Radio Control (+Remote Wire etc)
- Power type and voltage
- Batteries / addl. power jack
- Loudspeaker
- - For headphones or amp.
- Material
- Plastics (no bakelite or catalin)
- from Radiomuseum.org

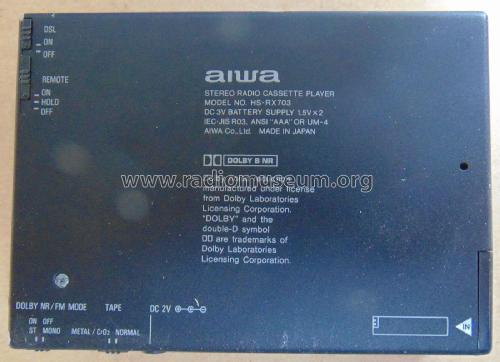

- Model: HS-RX703 - Aiwa Co. Ltd.; Tokyo
- Shape
- Very small Portable or Pocket-Set (Handheld) < 8 inch.
- Dimensions (WHD)
- 110 x 79 x 28 mm / 4.3 x 3.1 x 1.1 inch
- Notes
- Fernbedienbarer AM/FM-Stereo-Radio-Cassettenplayer. DSL, Dolby B, AutoReverse(2-fach), Multi-Time-Display. 30 - 18.000 Hz.
Synthesizer-Tuner mit je 10 Stationsspeicher.
Komplett mit In-Ohr-Hörer, Tasche, Akku, Batteriebox, Kabelfernbedienung und Lade-Netzteil.
Gehäuseausführung Schwarz.
- Source of data
- -- Original prospect or advert
- Author
- Model page created by Franz Scharner. See "Data change" for further contributors.
- Other Models
-
Here you find 921 models, 872 with images and 160 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Aiwa Co. Ltd.; Tokyo
Collections
The model is part of the collections of the following members.
Forum contributions about this model: Aiwa Co. Ltd.; Tokyo: HS-RX703
Threads: 2 | Posts: 6
Hallo Radiofreunde,
Einige Stromversorgungen,Batteriebox für Aiwa Walkman.
Danke nochmal an D.Consales für den Schaltplan und Heinrich Stummer für das Platinenlayout und die Anfertigung der Platinen.
EE
Nächstes Bild eine Bleibatterie mit 2V Anschluss an die Netzteilbuchse
Dieses Bild ist ein Nachbau Kann verwendet werden für eine PB-3 oder PB-4 ist ein Li-po Akku mit USB ladegerät eingebaut mit eingebauten Regulator für 2V Ausgang.
Habe ich in Singapur ersteigert ist vom Verkäufer ein Eigenbau.
Dieses Bild ist die Orginal Batteriebox von einem Aiwa HS-P505 passt auch für den Aiwa RX703 diesen Walkman habe ich defekt ersteigert.

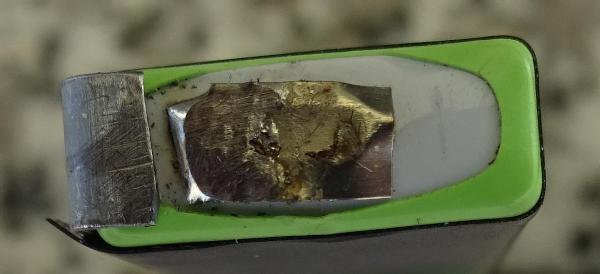

Dieses Bild ist ein Eigenbau besteht aus einem Akkupack für ein Siemens Telefon zerlegt sind 2 Ni-Mh einzel Zellen Metallblech gebogen und angepasst für die Kontakte im Walkman geladen wird es mit einem Ladegerät aus China -Ladestrom eistellbar von 50mA-200mA
Hier einige Bilder von der Rep.,habe inzwischen 10 Walkman rep.der letzte war ein Sony WM-6DC es ist fast zu 90% immer der gleiche Fehler Riemen defekt bei einigen wie wenn einer mit der Silikonspritze eingespritzt hätte sehr schwer zu Säubern,und ausgelaufene Elkos drehe mit einer Zange die Kappen ab dann alles Säubern mit Alkohol sonst kann man auf den Pads nicht löten,benutze dann normale SMD Elkos und wenn zu gross dann SMD Tantalelkos Bauform kleiner
Grüsse
Gerhard Härtl
Gerhard Härtl, 06.Mar.22
Hallo
Frage an die Spezialisten.
Habe diesen Walkman leider ohne Batteriebox läuft nur mit 2V und auch keinen Akku PB-4.
In dieser Batteriebox befindet sich ein Regulator von 3V auf 2V,möchte jetzt eine Batteriebox bauen mit diesem Regulator,aber mit normale Bauteilen kein SMD.
Welche normalen Bauteile könnte ich dafür verwenden.
Transistoren,Diode.
Anbei Auszug aus Schaltplan.
Danke im voraus.
Grüsse
Gerhard Härtl
Gerhard Härtl, 19.Jan.22
