Akkord Netzteil NT 683

Akkord Netzteil NT 683; Akkord-Radio + (ID = 1093774) Power-S Akkord Netzteil NT 683; Akkord-Radio + (ID = 1093775) Power-S

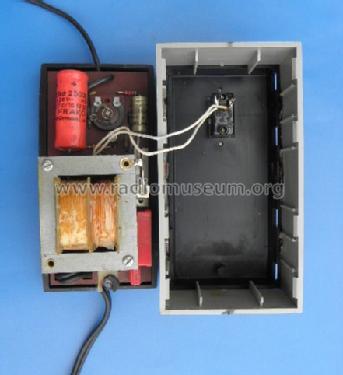

Akkord Netzteil NT 683; Akkord-Radio + (ID = 1093776) Power-S
Use red slider bar for more.
Akkord Netzteil NT 683; Akkord-Radio + (ID = 1093774) Power-S
Akkord-Radio +: Akkord Netzteil NT 683 [Power-S] ID = 1093774 358x489
Select picture or schematic to display from thumbnails on the right and click for download.
For model Akkord Netzteil NT 683, Akkord-Radio + Akkord Elektronik (Radios)

Country:  Germany
Manufacturer / Brand:  Akkord-Radio + Akkord Elektronik (Radios)
Year: 1960 ?? Category: Power supply/conditioner or battery or charger
Wave bands - without
Details Power Supply (not only Batt.El.)
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Akkord Netzteil NT 683 - Akkord-Radio + Akkord
Material Modern plastics (no Bakelite or Catalin)
Dimensions (WHD) 68 x 60 x 130 mm / 2.7 x 2.4 x 5.1 inch
Notes Das Netzgerät dient zur externen Stromversorung von Kofferradios. Auf dem Gehäuse stehen folgende Angaben: pr 220 V 50 Hz ca.10 VA max. 0,5 A / Dauerstr.0,45 A, 7,4 - 9 V regelbar (mittels eines kleinen Drehrädchens an der Unterseite). Auf der Oberseite das Gerätes ist ein Schiebeschalters zum Ein - und Ausgeschaltet.
Net weight (2.2 lb = 1 kg) 0.5 kg / 1 lb 1.6 oz (1.101 lb)

Model page created by Werner Wussow. See "Data change" for further contributors.
