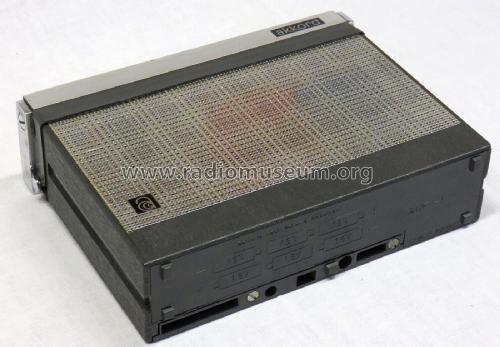

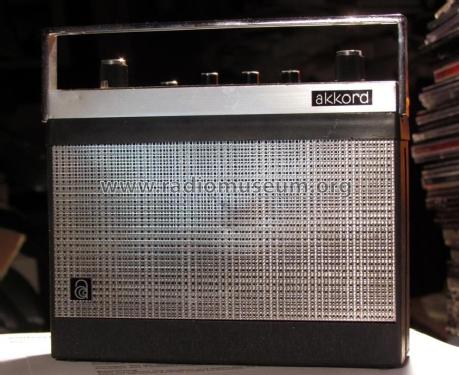

Autotransistor de Luxe 130 AT-130/8300

• Country
• Germany

• Manufacturer / Brand
• Akkord-Radio + Akkord Elektronik (Radios)

• Year
• 1969–1971

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 434

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

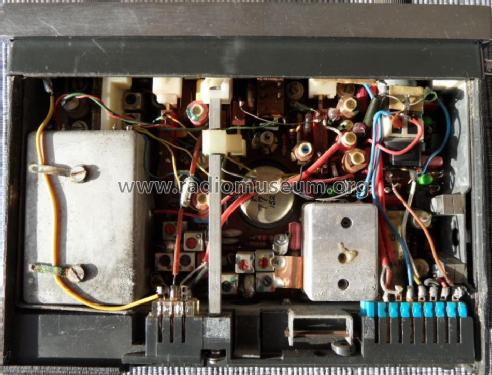

• Number of Transistors
• 11

• Semiconductors
• BF200 BF195 BF196 BF196 BF194 BF196 BF229 BC148 BC148 AC187 AC188

• Main principle
• Superheterodyne (common); ZF/IF 460/10700 kHz

• Tuned circuits
• 8 AM circuit(s)     11 FM circuit(s)

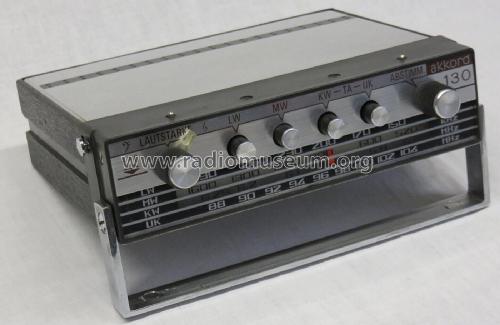

• Wave bands
• Broadcast, Long Wave, Short Wave plus FM or UHF.

• Power type and voltage
• Dry Batteries / AA: 6 x 1,5 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 8 cm = 3.1 inch

• Power out
• 0.4 W (max.)

• Material
• Various materials

• from Radiomuseum.org
• Model: Autotransistor de Luxe 130 AT-130/8300 - Akkord-Radio + Akkord

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 170 x 130 x 43 mm / 6.7 x 5.1 x 1.7 inch

• Notes

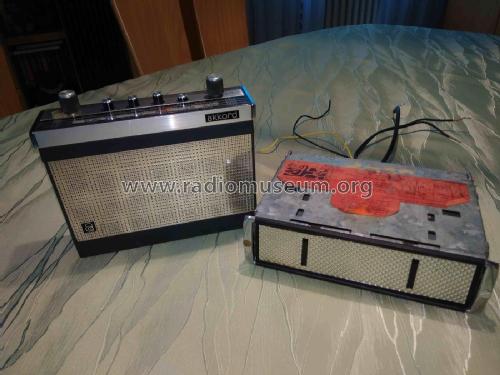

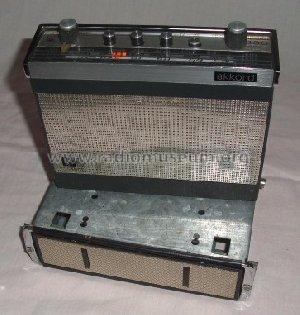

• Akkord Autotransistor de Luxe 130 ist ein Reiseempfänger der über die Autohalterung mit eingebauter Endstufe CV100 auch im Kraftfahrzeug betrieben werden kann. Ausgangsleistung dann 5 Watt.

  • Tonblende (Klangregler)
  • Anschlüsse für TA/TB
  • automatische Scharfabstimmung bei UKW

  In den Grosshandelskatalogen VDRG wird irrtümlich getrennte Höhen- und Tiefenregelung genannt. Das Handbuch RFP 1969/70 schreibt richtig "kontinuierlicher Klangregler".

• Net weight (2.2 lb = 1 kg)
• 1 kg / 2 lb 3.2 oz (2.203 lb)

• Source of data
• Handbuch VDRG 1969/1970 / Radiokatalog Band 1, Ernst Erb

• Mentioned in
• Handbuch VDRG 1970/1971

• Literature/Schematics (1)
• -- Original-techn. papers.

• Literature/Schematics (2)
• Handbuch Rundfunk Fernsehen Phono 1969/70 (RFP) S.298

• Other Models

• Here you find 201 models, 182 with images and 140 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
