Jonny M61 541 A Gerät-Nr. 600001 bis 605000

Jonny M61 541 A Gerät-Nr. 600001 bis 605000; Akkord-Radio + (ID = 39737) Radio

Jonny M61 541 A Gerät-Nr. 600001 bis 605000; Akkord-Radio + (ID = 39738) Radio

Jonny M61 541 A Gerät-Nr. 600001 bis 605000; Akkord-Radio + (ID = 39739) Radio
Jonny M61 541 A Gerät-Nr. 600001 bis 605000; Akkord-Radio + (ID = 2576240) Radio Jonny M61 541 A Gerät-Nr. 600001 bis 605000; Akkord-Radio + (ID = 2576203) Radio
Jonny M61 541 A Gerät-Nr. 600001 bis 605000; Akkord-Radio + (ID = 2576206) Radio Jonny M61 541 A Gerät-Nr. 600001 bis 605000; Akkord-Radio + (ID = 2576205) Radio
Jonny M61 541 A Gerät-Nr. 600001 bis 605000; Akkord-Radio + (ID = 2576199) Radio Jonny M61 541 A Gerät-Nr. 600001 bis 605000; Akkord-Radio + (ID = 2576200) Radio
Jonny M61 541 A Gerät-Nr. 600001 bis 605000; Akkord-Radio + (ID = 2576202) Radio Jonny M61 541 A Gerät-Nr. 600001 bis 605000; Akkord-Radio + (ID = 2576204) Radio

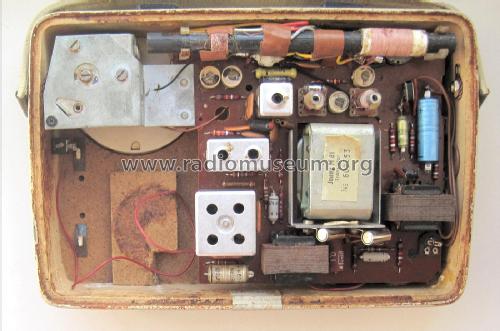

Jonny M61 541 A Gerät-Nr. 600001 bis 605000; Akkord-Radio + (ID = 2328528) Radio Jonny M61 541 A Gerät-Nr. 600001 bis 605000; Akkord-Radio + (ID = 2426750) Radio
Use red slider bar for more.
Jonny M61 541 A Gerät-Nr. 600001 bis 605000; Akkord-Radio + (ID = 2576240) Radio
Akkord-Radio +: Jonny M61 541 A Gerät-Nr. 600001 bis 605000 [Radio] ID = 2576240 931x698
Select picture or schematic to display from thumbnails on the right and click for download.
For model Jonny M61 541 A Gerät-Nr. 600001 bis 605000, Akkord-Radio + Akkord Elektronik (Radios):
Das Gerät ist wieder zusammen. Das Halteband ist repariert vom Vorbesitzer. Der Schriftzug ist von mir nachgezogen, Silber

Country:  Germany
Manufacturer / Brand:  Akkord-Radio + Akkord Elektronik (Radios)
Year: 1961/1962 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 6: AF105 AF105 AF105 OC304 OC308 OC308 OA90 OA160
Main principle Superheterodyne (common); ZF/IF 460 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Dry Batteries / 2 × 4,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 0.3 W (unknown quality)
from Radiomuseum.org Model: Jonny M61 541 A Gerät-Nr. 600001 bis 605000 - Akkord-Radio + Akkord
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 215 x 160 x 75 mm / 8.5 x 6.3 x 3 inch
Notes
Net weight (2.2 lb = 1 kg) 1.2 kg / 2 lb 10.3 oz (2.643 lb)
Price in first year of sale 139.00 DM
Source of data HdB d.Rdf-& Ferns-GrH 1961/62 / Radiokatalog Band 1, Ernst Erb
Mentioned in -- Original-techn. papers. (Akkord Abgleichsanweisung M61/541 A)
Literature/Schematics (1) Funkschau (5/1961, S. 130)


All listed radios etc. from Akkord-Radio + Akkord Elektronik (Radios)
Here you find 198 models, 180 with images and 143 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Akkord-Radio +: Jonny M61 541 A Gerät-Nr. 600001 bis 605000
Threads: 1 | Posts: 1
Hits: 245     Replies: 0
Akkord: JonnyM61 wieder zum Sprechen gebracht
Bruce Cohen
08.Oct.20
  1

Mein JonnyM61 ist stumm. Beim Einschalten zieht er im ersten Augenblick 40mA; das fällt dann ganz schnell stufenweise zurück auf 10mA. Das Radio oszilliert nicht. Der Verstärker rauscht, aber kaum hörbar.

Es wird das Übliche untersucht: die Kontakte des Wellenschalters, schlechte Lötungen. Kondensator 33 ist schlecht, er wird überbrückt, und da unten viel Platz ist, geschieht das dort. Von oben sieht alles aus wie gehabt. Jetzt läuft der Verstärker, bei der Fingerprobe brummt es klar und deutlich.

Danach stellt sich heraus, dass das Radio doch läuft. Ja, manchmal läuft es; manchmal aber auch nicht. Stelle ich die Platine auf, läuft es; lege ich sie hin, läuft es nicht. Überall suchen nach schlechten Kontakten oder schlechten Lötungen. Ich entdecke zwei Brüche in der Platine. Sie verringern die Stabilität, unterbrechen die Leiterbahnen selber aber nicht. An den neuralgischen Punkten nachgelötet. Fündig um dem grossen Spulenbecher herum; dort alles nachgelötet, und der Wackelspuk ist vorbei.

Dummerweise pfeift das Radio jetzt bei starken Sendern sehr laut. C24 ist der Schuldige. Auch er wird unten überbrückt, das Pfeifen ist vorbei.

Vorsicht beim Ausbauen der Platine! Wegen dem rechten Tragestift für die Platine muss die Platine beim Herausnehmen nicht nur angewinkelt werden, sondern auch etwas nach links hin weggedrückt werden. So kann das Einstellrad für die Lautstärke passieren. Dafür kommt einem dann auf der anderen Seite ein weiterer Stift in die Quere. Bei meinem Radio sind Lamellen des Rotorpaketes leicht beschädigt – um das zu verhindern muss der Drehko bei Aus- und Einbau unbedingt ganz eingedreht sein.
