Pinguette 57 (U57) DK92

Akkord-Radio + Akkord Elektronik (Radios)

Daten

Forum

Bilder

Sammlungen

Land
Deutschland / Germany

Hersteller / Marke
Akkord-Radio + Akkord Elektronik (Radios)

Jahr
1957/1958

Kategorie
Rundfunkempfänger (Radio - oder Tuner nach WW2)

Radiomuseum.org ID
99913

Bilder
Schaltpläne

Pinguette 57 ; Akkord-Radio + (ID = 793580) Radio — Akkord-Radio + Pinguette 57 (3)

Pinguette 57 ; Akkord-Radio + (ID = 793581) Radio — Akkord-Radio + Pinguette 57 (3)

Pinguette 57 ; Akkord-Radio + (ID = 366604) Radio — Akkord-Radio + Pinguette 57 (1)

Pinguette 57 ; Akkord-Radio + (ID = 366594) Radio — Akkord-Radio + Pinguette 57 (1)

Pinguette 57 ; Akkord-Radio + (ID = 366593) Radio — Akkord-Radio + Pinguette 57 (1)

Pinguette 57 ; Akkord-Radio + (ID = 366592) Radio — Akkord-Radio + Pinguette 57 (1)

Pinguette 57 ; Akkord-Radio + (ID = 366595) Radio — Akkord-Radio + Pinguette 57 (1)

Pinguette 57 ; Akkord-Radio + (ID = 366596) Radio — Akkord-Radio + Pinguette 57 (1)

Pinguette 57 ; Akkord-Radio + (ID = 366597) Radio — Akkord-Radio + Pinguette 57 (1)

Pinguette 57 ; Akkord-Radio + (ID = 366598) Radio — Akkord-Radio + Pinguette 57 (1)

Pinguette 57 ; Akkord-Radio + (ID = 366599) Radio — Akkord-Radio + Pinguette 57 (1)

Pinguette 57 ; Akkord-Radio + (ID = 366600) Radio — Akkord-Radio + Pinguette 57 (1)

Pinguette 57 ; Akkord-Radio + (ID = 366601) Radio — Akkord-Radio + Pinguette 57 (1)

Pinguette 57 ; Akkord-Radio + (ID = 366602) Radio — Akkord-Radio + Pinguette 57 (1)

Pinguette 57 ; Akkord-Radio + (ID = 366603) Radio — Akkord-Radio + Pinguette 57 (1)

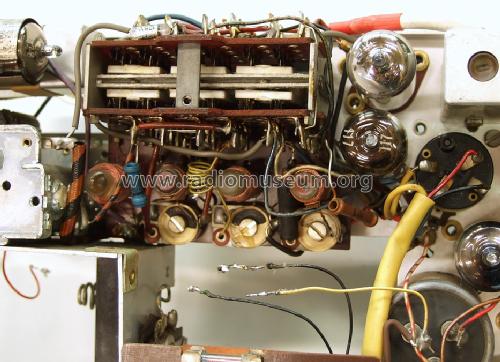

Detail Kontaktstreifen und Spulensatz L-M-K

Pinguette 57 ; Akkord-Radio + (ID = 599501) Radio — Akkord-Radio + Pinguette 57 (2)

Pinguette 57 ; Akkord-Radio + (ID = 599508) Radio — Akkord-Radio + Pinguette 57 (2)

Pinguette 57 ; Akkord-Radio + (ID = 599509) Radio — Akkord-Radio + Pinguette 57 (2)

Pinguette 57 ; Akkord-Radio + (ID = 2295813) Radio — Akkord-Radio + Pinguette 57 (2)

Pinguette 57 ; Akkord-Radio + (ID = 2767724) Radio — Akkord-Radio + Pinguette 57 (1)

Pinguette 57 ; Akkord-Radio + (ID = 2767725) Radio — Akkord-Radio + Pinguette 57 (1)

Pinguette 57 ; Akkord-Radio + (ID = 2767726) Radio — Akkord-Radio + Pinguette 57 (1)

Pinguette 57 ; Akkord-Radio + (ID = 2767727) Radio — Akkord-Radio + Pinguette 57 (1)

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

Technische Daten

Anzahl Röhren
7

Röhren
DF97 DF96 DK92 DF96 DF96 DAF96 DL96

Hauptprinzip
Superhet allgemein; ZF/IF 468/10700 kHz

Anzahl Kreise
7 Kreis(e) AM 9 Kreis(e) FM

Wellenbereiche
Langwelle, Mittelwelle, Kurzwelle und UKW.

Betriebsart / Volt
Netz- / Batteriespeisung / 110; 125; 220; 240 / 2 × 1,5 & 100 Volt

Lautsprecher
Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 13 cm = 5.1 inch

Belastbarkeit / Leistung
0.2 W (Qualität unbekannt)

Material
Leder / Stoff / Plastic / Segeltuch über div. Material

Die GFGF Zeitschrift Funkgeschichte bringt interessante Artikel zu Radios, Funkwesen und Medien. Bei Radiomuseum.org finden Sie die vollständigen Hefte früherer Ausgaben als PDF zum Download.

von Radiomuseum.org
Modell: Pinguette 57 [DK92] - Akkord-Radio + Akkord

Form
Reisegerät > 20 cm (netzunabhängig betreibbar)

Abmessungen (BHT)
265 x 200 x 100 mm / 10.4 x 7.9 x 3.9 inch

Nettogewicht
3.2 kg / 7 lb 0.8 oz (7.048 lb)

Originalpreis
239.00 DM

Datenherkunft
HdB d.Rdf-& Ferns-GrH 1957/58

Autor
Modellseite von Bernd P. Kieck angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.

Weitere Modelle
Hier finden Sie 203 Modelle, davon 183 mit Bildern und 145 mit Schaltbildern.
Alle gelisteten Radios usw. von Akkord-Radio + Akkord Elektronik (Radios)

Sammlungen | Museen | Literatur

Sammlungen

Das Modell Pinguette befindet sich in den Sammlungen folgender Mitglieder.
