Transola Royal ; Akkord-Radio + (ID = 180038) Radio

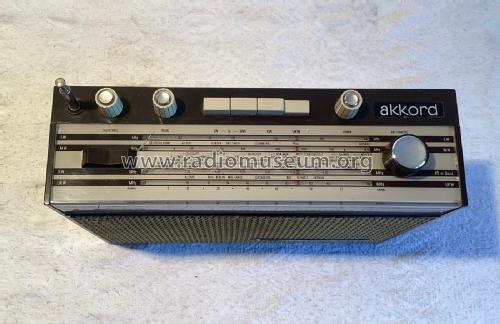

Akkord-Radio +: Transola Royal [Radio] ID = 180038 933x637
Select picture or schematic to display from thumbnails on the right and click for download.
For model Transola Royal, Akkord-Radio + Akkord Elektronik (Radios)

Country:  Germany
Manufacturer / Brand:  Akkord-Radio + Akkord Elektronik (Radios)
Year: 1966/1967 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 16:
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     13 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Radio Control (+Remote Wire etc)
Power type and voltage Dry Batteries / 6 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2 W (unknown quality)
from Radiomuseum.org Model: Transola Royal - Akkord-Radio + Akkord
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 310 x 200 x 95 mm / 12.2 x 7.9 x 3.7 inch
Notes Elektromechanischer Sendersuchlauf, Frontverkleidung aus Bast. Betrieb im Auto über Autohalterung aus 6-V- oder 12-V-Autobatterie möglich, dann NF-Ausgangsleistung 4 W. Auf Wunsch Fernbedienung für Sendersuchlauf.
Net weight (2.2 lb = 1 kg) 3.5 kg / 7 lb 11.3 oz (7.709 lb)
Price in first year of sale 470.00 DM
Source of data Handbuch VDRG 1966/1967 / Radiokatalog Band 1, Ernst Erb


All listed radios etc. from Akkord-Radio + Akkord Elektronik (Radios)
Here you find 198 models, 177 with images and 140 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Akkord-Radio +: Transola Royal
Threads: 1 | Posts: 1
Hits: 1431     Replies: 0
akkord: Transola Royal - wie geht der Senderwahlknopf ab
Willi Ribbe
17.Oct.08
  1

Hallo allerseits,

bevor ich am Transola etwas zerstöre frage ich lieber:

Stand meiner Erkenntnisse nach dem Versuch des einfachen Abziehens (noch kein Anzeichen von Bewegung)

  • - eine seitliche Schraubung ist nicht zu finden,
  • - eine Abflachung der Achse ist nicht erkennbar,
  • - eventuell ist der Alu-Deckel des Knopfes entfernbar und geschraubt?

Wie geht der Knopf der Senderwahl ab?

(alle anderen lassen sich leicht abziehen)

MfG Willi Ribbe


Akkord-Radio +: Transola Royal
End of forum contributions about this model
