Antennenverstärker AAV 140

Antennenverstärker AAV 140; Albis, Albiswerke AG (ID = 2543974) RF-Ampl.

Antennenverstärker AAV 140; Albis, Albiswerke AG (ID = 2543975) RF-Ampl.

Antennenverstärker AAV 140; Albis, Albiswerke AG (ID = 2543976) RF-Ampl.

Antennenverstärker AAV 140; Albis, Albiswerke AG (ID = 2543977) RF-Ampl.
Antennenverstärker AAV 140; Albis, Albiswerke AG (ID = 2543965) RF-Ampl.
Use red slider bar for more.

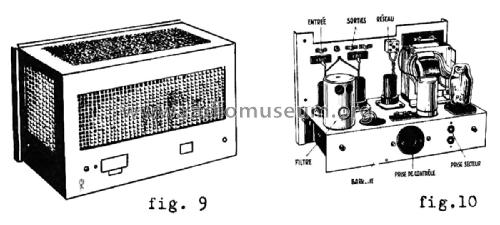

Antennenverstärker AAV 140; Albis, Albiswerke AG (ID = 2543965) RF-Ampl.
Albis, Albiswerke AG: Antennenverstärker AAV 140 [RF-Ampl.] ID = 2543965 1200x540
Select picture or schematic to display from thumbnails on the right and click for download.
For model Antennenverstärker AAV 140, Albis, Albiswerke AG (Siemens Switzerland AG / Telefunken Zürich AG / Siemens-Albis); Albisrieden:
Établissement d'un projet et Construction... (Seyffer, Albis, Wipic)

Country:  Switzerland
Manufacturer / Brand:  Albis, Albiswerke AG (Siemens Switzerland AG / Telefunken Zürich AG / Siemens-Albis); Albisrieden
Year: 1949 ? Category: RF (Radio Frequency-) Amplifier
Valves / Tubes 4: 6AC7 6AC7 6AC7 AZ1
Main principle Radio Frequency Amplification only
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 145; 220; 250 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Antennenverstärker AAV 140 - Albis, Albiswerke AG Siemens
Material Metal case
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 300 x 205 x 182 mm / 11.8 x 8.1 x 7.2 inch
Notes

Breitband Antennenverstärker für Gemeinschaftsanlagen.

Verstärkung:

  • Kurzwelle (1,5 bis 23 MHz): 10- bis 17-fach
  • Mittel- und Langwelle (150 bis 1500 kHz): 17- bis 22-fach

Wand-Montage.

Mentioned in -- Original-techn. papers.
Literature/Schematics (1) Bulletin des Schweizerischen Elektrotechnischen Vereins, 1949

Model page created by Christophe Howald. See "Data change" for further contributors.
