Misuratore di Distorsione e del Rumore di Fondo 2814

Misuratore di Distorsione e del Rumore di Fondo 2814; Allocchio Bacchini (ID = 2574295) Equipment

Misuratore di Distorsione e del Rumore di Fondo 2814; Allocchio Bacchini (ID = 2574296) Equipment
Misuratore di Distorsione e del Rumore di Fondo 2814; Allocchio Bacchini (ID = 2574292) Equipment
Use red slider bar for more.
Misuratore di Distorsione e del Rumore di Fondo 2814; Allocchio Bacchini (ID = 2574292) Equipment
Allocchio Bacchini: Misuratore di Distorsione e del Rumore di Fondo 2814 [Equipment] ID = 2574292 1400x842
Select picture or schematic to display from thumbnails on the right and click for download.
For model Misuratore di Distorsione e del Rumore di Fondo 2814, Allocchio Bacchini (Radialba); Milano:
Da: 'Strumenti Elettrici di Misura' Dottor Arturo Recla - 1947.

Country:  Italy
Manufacturer / Brand:  Allocchio Bacchini (Radialba); Milano
Year: 1947 ?? Category: Service- or Lab Equipment
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC)
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Misuratore di Distorsione e del Rumore di Fondo 2814 - Allocchio Bacchini Radialba;
Material Metal case
Shape Rack
Notes

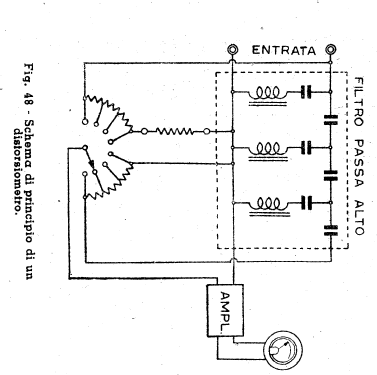

Collegato all'uscita di un amplificatore o di un apparecchio radio serve per misurare in percentuale la distorsione prodotta, confrontando l'ampiezza del segnale a 400 Hz applicato all'apparecchio. Le due misure, prima e dopo l'amplificatore interno al distorsometro, forniscono l'entità della distorsione. L'ampiezza della distorsione è misurata in percentuale. L'attenuatore consente di misurare su 4 scale, 1 - 3 - 10 - 30 %.

Può inoltre misurare l'entità del rumore di fondo. Viene misurata l'entità del segnale prelevato, con e senza la portante a 400 Hz. Il rumore di fondo viene misurato in decibel, su 4 portate, -30, -40, -50, -60 dB.

Il segnale di prova può essere sostituito da altre frequenze: 50, 100, 1000, 5000, 7500 Hz.

Mentioned in -- Original prospect or advert (Strumenti Elettrici di Misura, Dott. Arturo Recla - 1947)

Model page created by Pier Antonio Aluffi. See "Data change" for further contributors.
