STV-1700

STV-1700; Allocchio Bacchini (ID = 1781878) R-Player STV-1700; Allocchio Bacchini (ID = 1781876) R-Player
STV-1700; Allocchio Bacchini (ID = 1781880) R-Player STV-1700; Allocchio Bacchini (ID = 1781882) R-Player
STV-1700; Allocchio Bacchini (ID = 1781883) R-Player STV-1700; Allocchio Bacchini (ID = 1781886) R-Player
STV-1700; Allocchio Bacchini (ID = 1781887) R-Player STV-1700; Allocchio Bacchini (ID = 1781888) R-Player
STV-1700; Allocchio Bacchini (ID = 1781889) R-Player
Use red slider bar for more.
STV-1700; Allocchio Bacchini (ID = 1781878) R-Player
Allocchio Bacchini: STV-1700 [R-Player] ID = 1781878 975x1403
Select picture or schematic to display from thumbnails on the right and click for download.
For model STV-1700, Allocchio Bacchini (Radialba); Milano

Country:  Italy
Manufacturer / Brand:  Allocchio Bacchini (Radialba); Milano
Year: 1960 ?? Category: Sound/Video Recorder and/or Player
Valves / Tubes 2: ECL82 ECL82
Main principle Audio-Amplification; 2 AF stage(s); Hi-Fi-High End products
Details Rec.Player+Audio.Amp+LS
Power type and voltage Alternating Current supply (AC) / 110; 125; 140; 160; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 16 cm = 6.3 inch
Power out 3.5 W (undistorted)
from Radiomuseum.org Model: STV-1700 - Allocchio Bacchini Radialba;
Material Various materials
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 370 x 200 x 330 mm / 14.6 x 7.9 x 13 inch
Notes

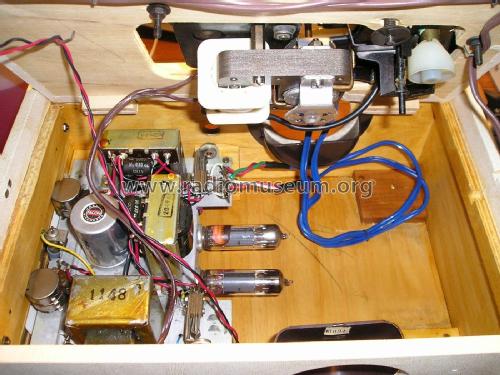

Trattasi di una fonovaligia stereo con piatto giradischi della Lesa a 16, 33, 45 e 78 giri. Ciascun canale è dotato di amplificatore a due stadi in classe A da 3.5W indistorti, realizzato tramite una ECL82 della Philips. Ciascun canale è dotato di regolazione di volume e tono (regolazioni non indipendenti essendo realizzate tramite potenziometri doppi). La fonovaligia veniva venduta con una dotazione di quattro piedi della lunghezza di circa 50cm che si avvitavano sul fondo e permettevano l'appoggio dell'apparecchio direttamente sul pavimento.

Model page created by Giuseppe Camarca. See "Data change" for further contributors.



All listed radios etc. from Allocchio Bacchini (Radialba); Milano
Here you find 306 models, 207 with images and 208 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
