• Paese
• Australia

• Produttore / Marca
• Amalgamated Wireless (Australasia) Ltd. (AWA); Sydney

• Anno
• 1964

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 234585

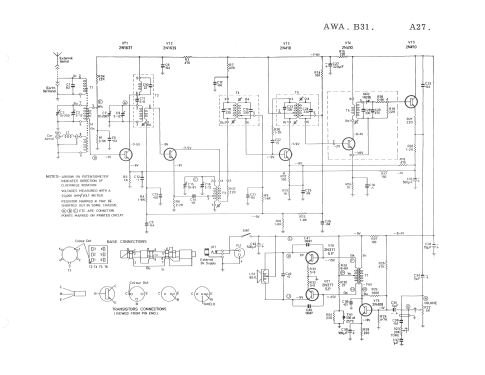

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di transistor
• 8

• Semiconduttori
• 2N1637 2N1639 2N410 2N410 2N410 2N408 2N217S 2N217S 1N295 or. OA80 or. OA90

• Principio generale
• Supereterodina (in generale); ZF/IF 455 kHz; 2 Stadi BF

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Solo onde medie (OM).

• Tensioni di funzionamento
• Batterie a secco / 1 x 9 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Potenza d'uscita
• 0.05 W (0.1 W max.)

• Materiali
• Pelle / stoffa / plastica ma con altro materiale sottostante

• Radiomuseum.org
• Modello: Radiola Transistor Eight 208PY - Amalgamated Wireless

• Forma
• Apparecchio portatile > 20 cm (senza la necessità di una rete)

• Dimensioni (LxAxP)
• 8 x 11 x 4.25 inch / 203 x 279 x 108 mm

• Annotazioni

• Included socket for external (car) aerial connection. Oval loudspeaker 6" x 4".

  PCB on a metal chassis.



  Also a rebadged Westinghouse version W812PY.

• Peso netto
• 6 lb 3 oz (6.187 lb) / 2.809 kg

• Letteratura / Schemi (1)

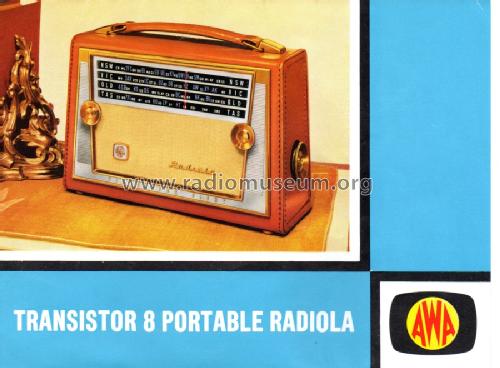

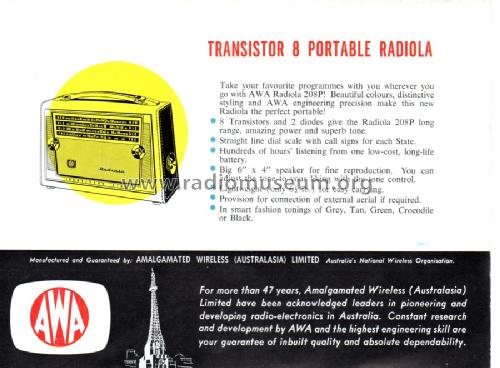

• - - Manufacturers Literature (AWA service data sheets for 208PY & B31.)

• Letteratura / Schemi (2)
• -- Schematic (J.R. Publications Transistor Service Handbook Group C1, 1964, Page A27.)

• Autore
• Modello inviato da Mike Melzer. Utilizzare "Proponi modifica" per inviare ulteriori dati.
