Skyphone VHF Transceiver VC-10 Series, 1N80210

Amalgamated Wireless (Australasia) Ltd. (AWA); Sydney

Données
Forum
Images
Collections

  • Année
  • 1961 ?
  • Catégorie
  • Emetteur / récepteur commercial (TRX non amateur)
  • Radiomuseum.org ID
  • 345534

 Spécifications techniques

  • No. de tubes
  • 8
  • No. de transistors
  • 2
  • Semi-conducteurs
  • Principe général
  • Transceiver (poste récepteur/émetteur combiné); FI/IF 10675/1600 kHz
  • Gammes d'ondes
  • Bandes en notes
  • Tension / type courant
  • Alimentation externe ou alimentation principale / 14 or 28 Volt
  • Haut-parleur
  • - Ce modèle nécessite des HP externes
  • Matière
  • Boitier métallique
  • De Radiomuseum.org
  • Modèle: Skyphone VHF Transceiver VC-10 Series, 1N80210 - Amalgamated Wireless
  • Forme
  • Chassis (pour intégration dans meuble)
  • Remarques

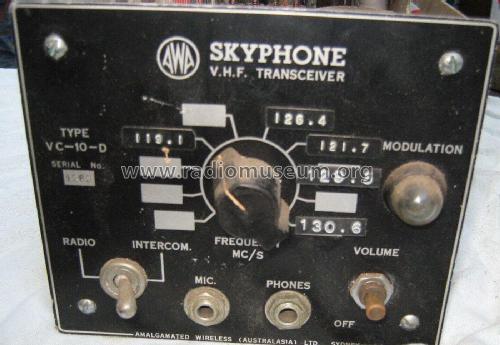

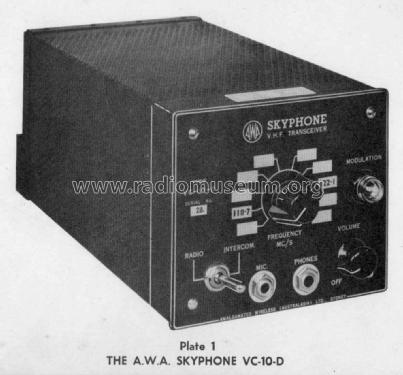

  • The Skyphone VC-10 was designed to be fitted to aircraft for communication on 118.1 to 125.5 MHz with 10 channels.

    Transmit output power was 1.5 W on all channels.

    Audio output was 3 W.

    The transceiver was connected to a remote control unit (VC-10-R) for channel control, headphones or speaker.

    Available for 14 V or 28 V power supply.

    The HT for both versions is derived from a DC-DC Converter using germanium transistors.

    Two by 2N277, 14 V version
    Two by 2N174, 28 V version.

  • Littérature
  • - - Manufacturers Literature (Instruction Book 80210R, 1962)
  • Auteur
  • Modèle crée par Gary Cowans. Voir les propositions de modification pour les contributeurs supplémentaires.
