Récepteur professionnel 5G 472

Récepteur professionnel 5G 472; AME A.M.E., Ateliers (ID = 983827) Receiver-C Récepteur professionnel 5G 472; AME A.M.E., Ateliers (ID = 983828) Receiver-C
Récepteur professionnel 5G 472; AME A.M.E., Ateliers (ID = 983829) Receiver-C
Use red slider bar for more.
Récepteur professionnel 5G 472; AME A.M.E., Ateliers (ID = 983827) Receiver-C

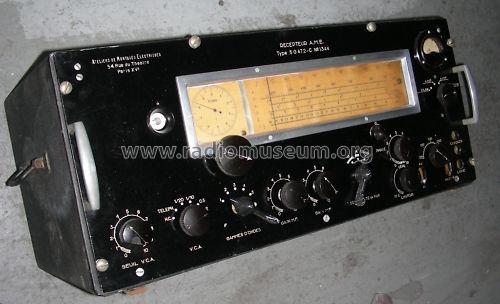

AME A.M.E., Ateliers: Récepteur professionnel 5G 472 [Receiver-C] ID = 983827 500x304
Select picture or schematic to display from thumbnails on the right and click for download.
For model Récepteur professionnel 5G 472, AME (A.M.E.), Ateliers de Montages Électriques; Paris:
Thanks to Jacques L.

Country:  France
Manufacturer / Brand:  AME (A.M.E.), Ateliers de Montages Électriques; Paris
Year: 1946/1947 Category: Commercial Receiver (may include amateur bands)
Valves / Tubes 13: 1851 6K7 6A8 6J5 6K7 6K7 6K7 6AF7 6X5 6H6 6Q7 6V6 6E8
schematic requested
Main principle Superhet with RF-stage; ZF/IF 472 kHz; 2 AF stage(s)
Wave bands Broadcast and Short Wave (SW).
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker - This model requires external speaker(s).
Power out 4 W (unknown quality)
from Radiomuseum.org Model: Récepteur professionnel 5G 472 - AME A.M.E., Ateliers de
Material Metal case
Shape Boatanchor (heavy military or commercial set).
Dimensions (WHD) 720 x 400 x 200 mm / 28.3 x 15.7 x 7.9 inch
Notes

Récepteur professionel. 5 gammes de 550 kHz à 33 MHz. BFO, sélectivité 3 positions dont quartz. Pas de stabilisateur HT.

Gammes : 0.55 - 1.2 / 1.1 - 2.6 / 2.5 - 5.8 / 5.5 - 13 / 13 - 33 Mc/s
Sélectivité : à 3 positions
Modes de réception : A1, A2, A3
Sorties : casque, ligne 600 ohms, HP

Alimentation séparée type AME 1550.
Nécessite un HP externe genre LS3.

Certaines versions ont été modifiées ultérieurement: 6AM6 à la place de 1851, un 0A2 a pu également etre ajouté.

Modèle successeur : 6G 1600.

Net weight (2.2 lb = 1 kg) 30 kg / 66 lb 1.3 oz (66.079 lb)

Model page created by Olivier Palix. See "Data change" for further contributors.
