Alimentatore stabilizzato UK675

Amtron, (High-Kit, Amtroncraft); Milano

Datos
Foro
Imágenes
Colecciones

  • Año
  • 1972
  • Categoría
  • Fuente de alimentación o bateria o estabilizador de tensión
  • Radiomuseum.org ID
  • 204021

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.

 Especificaciones técnicas

  • Numero de transistores
  • 8
  • Gama de ondas
  • - no hay
  • Tensión de funcionamiento
  • Red: Corriente alterna (CA, Inglés = AC) / 117-125; 220-240 Volt
  • Altavoz
  • - - No hay salida de sonido.
  • Material
  • Metálico
  • de Radiomuseum.org
  • Modelo: Alimentatore stabilizzato UK675 - Amtron, High-Kit, Amtroncraft;
  • Forma
  • Sobremesa de cualquier forma, detalles no conocidos.
  • Ancho, altura, profundidad
  • 265 x 130 x 295 mm / 10.4 x 5.1 x 11.6 inch
  • Anotaciones
  • Frequenza di rete: 50-60 Hz
    Tensione di uscita: 12,6 V regolabili entro un piccolo campo
    Corrente di carico nominale: 7 A
    Sovraccarico ammesso: 10 A per tempi non superiori ai 15 minuti
    Stabilizzazione di tensione: Migliore del 2% per variazioni della tensione di rete di ± 10% e per variazione della corrente di uscita tra zero e pieno carico.

    Diodi impiegati: 1OD1, EC402, BAY45, 2 × 41HF5, 2 × 41HF5R, IR106A.
    Diodo zener impiegato: 1Z47T5
    Raddrizzatore impiegato: BS1.

    Apparecchio in scatola di montaggio (kit) o preassemblato.
  • Documentación / Esquemas (1)

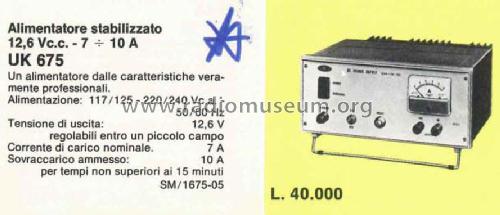

  • Amtron Catalogo Kit N.6
