• Country
• Italy

• Manufacturer / Brand
• Amtron, (High-Kit, Amtroncraft); Milano

• Year
• 1974 ?

• Category
• Kit (Parts plus instruction) or building instructions only

• Radiomuseum.org ID
• 277496

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 4

• Semiconductors
• BC107 BC107 BC140 BC140 1N4005 1N4005 1N4005 1N4005 1N4005 C106F C122F

• Wave bands
• - without

• Power type and voltage
• Storage Battery for all (e.g. for car radios and amateur radios) / 12 Volt

• Material
• Metal case

• from Radiomuseum.org

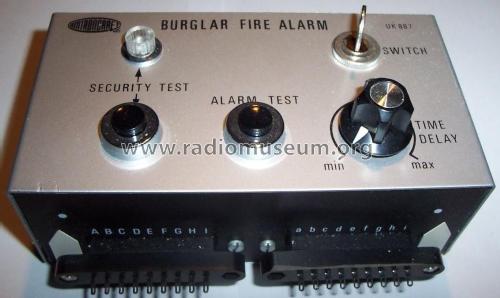

• Model: Allarme Antifurto e Antincendio - Burglar Fire Allarm UK 887 - Amtron, High-Kit, Amtroncraft;

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 145 x 50 x 90 mm / 5.7 x 2 x 3.5 inch

• Notes

• Si tratta di un centralino con chiave  di sicurezza per dispositivi di allarme che ha il compito di stabilire il collegamento tra i rivelatori ed il sistema di avvio in modo da opporre la massima difficoltà alla sua neutralizzazione. Un particolare circuito permette il funzionamento di un sistema di rilevamento d'incendi accoppiato allo stesso centralino. Alimentazione: 12 Vcc. Corrente assorbita a vuoto: 12 µA. Azionamento dell'allarme: per apertura e chiusura di circuito.

• Net weight (2.2 lb = 1 kg)
• 0.275 kg / 0 lb 9.7 oz (0.606 lb)

• Mentioned in
• Catalogo kit elettronici Amtron n. 7

• Literature/Schematics (1)
• Specifiche di montaggio originali Amtron

• Author
• Model page created by Giovanni Pugnaghi. See "Data change" for further contributors.
