Amplificatore d'antenna AM-FM UK230

Amtron, (High-Kit, Amtroncraft); Milano

  • Jahr
  • 1970 ??
  • Kategorie
  • HF-Verstärker
  • Radiomuseum.org ID
  • 243976

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Transistoren
  • 1
  • Hauptprinzip
  • HF-Verstärkung (nur)
  • Wellenbereiche
  • Wellen in den Bemerkungen.
  • Betriebsart / Volt
  • Externes Speisegerät / Netzgerät / Hauptgerät / 9/15 Volt
  • Material
  • Metallausführung
  • von Radiomuseum.org
  • Modell: Amplificatore d'antenna AM-FM UK230 - Amtron, High-Kit, Amtroncraft;
  • Form
  • Chassis - Einbaugerät
  • Abmessungen (BHT)
  • 81 x 57 x 42 mm / 3.2 x 2.2 x 1.7 inch
  • Bemerkung
  • Inserendo questo amplificatore fra la linea di alimentazione di un'antenna ed un ricevitore AM-FM, si eliminano gli inconvenienti dovuti ad un debole intensità dei segnali.                    Impedenza d'ingresso: 50 - 300 Ohm                                                                               Impedenza d'uscita: 50 - 75 Ohm
    - Amplificazione fino a 20 MHz  20 dB
    - Amplificazione fino a 100 MHz  8 dB
    - Amplificazione fino a 210 MHz  3 db
    - Corrente assorbita: 5-10 mA                                                                                         Alimentatore consigliato per questo amplificatore Amtron UK 635
    Trattandosi di un amolificaroe aperiodico che copre la vasta gamma di frequenza che va dalle onde linghe alle VHF. Non necessita di nessuna taratura e può essere collegato sia sulle linee bilanciate che quelle sbilanciate senza dover ricorrere all'impiago di un trasformatore di adattamento d'impedenza.

  • Literaturnachweis

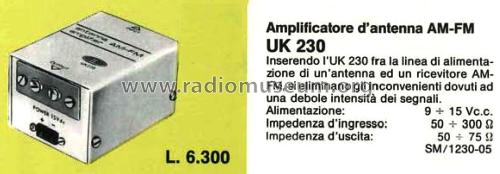

  • Catalogo Amtron n. 6
  • Autor
  • Modellseite von Giovanni Pugnaghi angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
