• Country
• Italy

• Manufacturer / Brand
• Amtron, (High-Kit, Amtroncraft); Milano

• Year
• 1975 ??

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 235540

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors
• TBA820 1N4002 1N4002 1N4002 1N4002 1N4002 1N4002 1N4002 1N4002 OA95

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 50-60 Hz: 125; 220; 250 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

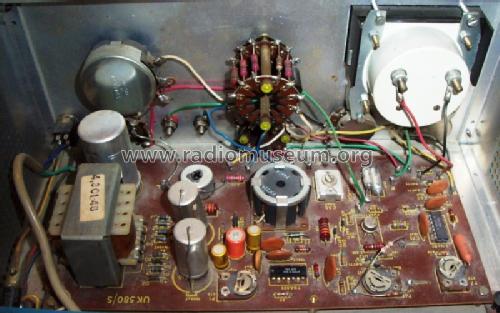

• Model: Ponte di misura RLC UK 580/S - Amtron, High-Kit, Amtroncraft;

• Shape
• Chassis only or for «building in»

• Dimensions (WHD)
• 280 x 120 x 150 mm / 11 x 4.7 x 5.9 inch

• Notes

• Questo strumento permette di eseguire  misure molto precise di resistenze, induttanze e condensatori. Il sistema di misura a ponte, diverso per ogni grandezza misurata, garantisce la massima precisione. Grandezze misurate R-L-C. Portate di misura: sette decadi per ciascuna grandezza e centesimi. Precisione 1%.
  Misura delle resistenze da 0,1 a 1 MΩ,
  Misura delle induttanze da 10 µH a 100 H.
  Misura delle capacità da 5 pF a 100 µF.

  Oltre ai semiconduttori elencati, sono usati: 6 BAY71, 2 Zener 1ZS13A e 2 IC FU6A7776393 e L141B1.

• Net weight (2.2 lb = 1 kg)
• 1.750 kg / 3 lb 13.7 oz (3.855 lb)

• Mentioned in
• Catalogo n. 9 Pocketbook of Kits Amtron

• Literature/Schematics (1)
• -- Original prospect or advert (Da: “CQ Elettronica”, CD edizioni numero 10, ottobre 1975.)

• Author
• Model page created by Giovanni Pugnaghi. See "Data change" for further contributors.
