Rivelatore di ghiaccio High-Kit UK75

Rivelatore di ghiaccio High-Kit UK75; Amtron, High-Kit, (ID = 1945216) Kit
Rivelatore di ghiaccio High-Kit UK75; Amtron, High-Kit, (ID = 1945214) Kit Rivelatore di ghiaccio High-Kit UK75; Amtron, High-Kit, (ID = 1945215) Kit
Use red slider bar for more.
Rivelatore di ghiaccio High-Kit UK75; Amtron, High-Kit, (ID = 1945214) Kit
Amtron, High-Kit,: Rivelatore di ghiaccio High-Kit UK75 [Kit] ID = 1945214 790x763
Select picture or schematic to display from thumbnails on the right and click for download.
For model Rivelatore di ghiaccio High-Kit UK75, Amtron, (High-Kit, Amtroncraft); Milano

Country:  Italy
Manufacturer / Brand:  Amtron, (High-Kit, Amtroncraft); Milano
Year: 1969 ?? Category: Kit (Parts plus instruction) or building instructions only
Semiconductors (the count is only for transistors) 2: 2N1303 2N1303
Wave bands - without
Details
Power type and voltage Dry Batteries / 6; 9; 12 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Rivelatore di ghiaccio High-Kit UK75 - Amtron, High-Kit, Amtroncraft;
Material Printed Circuit Board
Shape Chassis only or for «building in»
Notes

Questa scatola di montaggio consente la realizzazione di un segnalatore ottico che scatta quando la temperatura ambiente scende al valore per cui è stata predisposta la taratura; il campo di taratura è compreso tra -5 e + 5°C.

Il rivelatore di ghiaccio si presta per tutte le applicazioni in cui sia richiesta la sorveglianza o l'indicazione di una temperatura a cui scendere o da non raggiungere. Questo kit è costituito da un elemento sensibile NTC che aziona un cirquito stabile in cui è collegato un indicatore ottico: Può funzionare a 6, 9 e 12 Vcc.

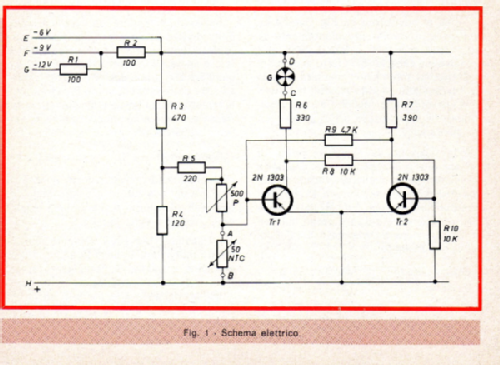

Literature/Schematics (1) Descrizione e specifiche di montaggio originali High-Kit

Model page created by Giovanni Pugnaghi. See "Data change" for further contributors.
