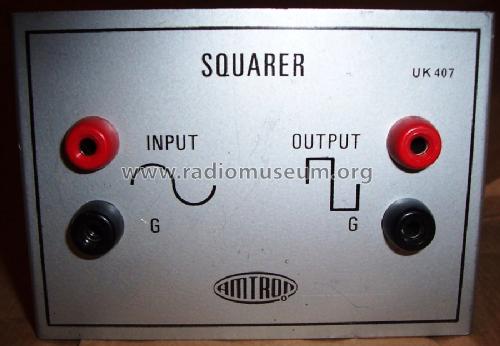

Squarer - Squadratore UK 407

Amtron, (High-Kit, Amtroncraft); Milano

  • Year
  • 1971 ??
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 244080

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Transistors
  • 3
  • Wave bands
  • - without
  • Power type and voltage
  • No Power needed
  • Loudspeaker
  • - - No sound reproduction output.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Squarer - Squadratore UK 407 - Amtron, High-Kit, Amtroncraft;
  • Shape
  • Chassis only or for «building in»
  • Dimensions (WHD)
  • 105 x 78 x 47 mm / 4.1 x 3.1 x 1.9 inch
  • Notes
  • Con questo strumento si ampliano le possibilità di impiego di un normale generatore B.F. di onde sinusoidali. Infatti se si applica all'ingresso  dello squadratore un segnale sinusoidale si ottiene all'uscita un segnale di forma rettangolare, con tempo di salita inferiore a 0,1 us. Un'onda quadra di frequenza nota può essere usata per controllare amplificatori BF a larga banda, allineare sonde, controllare gli attenuatori di oscilloscopi. Se l'onda quadra viene differenziata può essere usata per generare degli impulsi di tempo sulla traccia di un oscilloscopio, per effettuare misure precise. Non richiede nessuna alimentazione: la tensione c.c. per i transistor viene rilevata dal segnale d'ingresso, raddrizzato e filtrato.              Gamma di frequenza: da 10 a 200 kHz  - Tensione d'ingresso: da 3 a 9 Vp.p. segnale sinusoidale  - Tensione d'uscita: da 0,6 a 3 Vp.p.  -  Impedenza d'ingresso: 600 Ohm  - Impedenza d'uscita: 3 kOhm - Diodi impiegati: 5 x 1N914

  • Mentioned in
  • catalogo Amtron n. 6
  • Author
  • Model page created by Giovanni Pugnaghi. See "Data change" for further contributors.
