• Pays
• Italy

• Fabricant / Marque
• Amtron, (High-Kit, Amtroncraft); Milano

• Année
• 1972

• Catégorie
• Appareils de mesure et de dépannage (matériel de labo)

• Radiomuseum.org ID
• 199929

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de transistors

• Semi-conducteurs
• AA119 AA119

• Gammes d'ondes
• Bandes en notes

• Tension / type courant
• Pas d'alimentation nécessaire

• Haut-parleur
• - - Pas de sortie basse fréquence

• Matière
• Boitier métallique

• De Radiomuseum.org

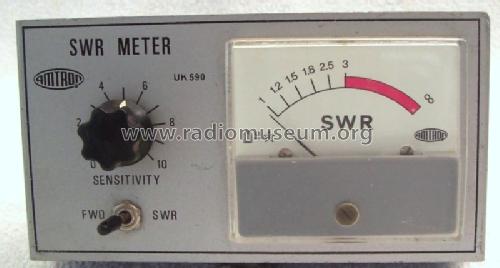

• Modèle: SWR Meter UK590 - Amtron, High-Kit, Amtroncraft;

• Forme
• Portable, appareil de poche. Taille < 20cm

• Dimensions (LHP)
• 145 x 77 x 58 mm / 5.7 x 3 x 2.3 inch

• Remarques

• Impedenza: 52 Ohm
  Gamma di frequenza: 3 - 150 MHz
  Strumento: microamperometro da 100 µA
  Sensibilità dello strumento: regolabile con continuità.
  Potenza applicabile: Massima 500 Watt a 3 MHz; Minima 30 Watt a 144 MHz.

  Apparecchio in scatola di montaggio (kit) o preassemblato.

• Source
• -- Original prospect or advert

• Schémathèque (1)
• Amtron Catalogo Kit N.6

• Schémathèque (2)
• -- Original prospect or advert (CQ Elettronica, edizioni CD numero 3, marzo 1973)

• Auteur
• Modèle crée par Giovanni Pugnaghi. Voir les propositions de modification pour les contributeurs supplémentaires.
