T-VM21 Ch= VM21

Andrea Radio Corp.; Long Island (NY)

Dati

Forum

Immagini

Collezioni

Paese
USA (Stati Uniti d'America)

Produttore / Marca
Andrea Radio Corp.; Long Island (NY)

Anno
1953 ?

Categoria
Televisore (TV) / Monitor

Radiomuseum.org ID
362717

- Brand: Deresnadyne

Immagini
Schemi

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166310) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166311) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166312) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166313) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166314) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166315) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166316) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166317) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166318) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166319) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166320) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166321) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166322) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166323) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166324) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166325) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166326) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166327) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166328) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (3)

T-VM21 Ch= VM21; Andrea Radio Corp.; (ID = 3166309) Televisore — Andrea Radio Corp.; T-VM21 Ch= VM21 (2)

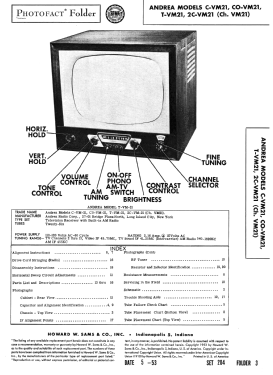

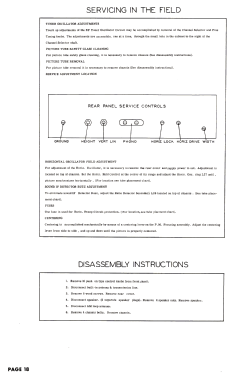

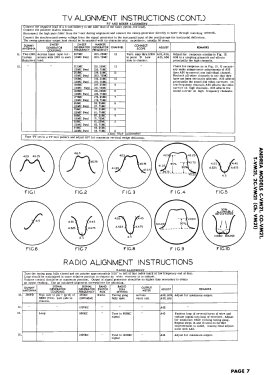

Picture from service manual.

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

Specifiche tecniche

Numero di tubi
26

Valvole
6BK7 6J6 6CB6 6CB6 6CB6 6CB6 6CL6 6AU6 6AU6 6AU6 6AL5 6AV6 6K6GT 6AU6 6SQ7 6SN7GT 6S4 6SN7GT 6CD6G 6W4GT 1B3GT 5U4G 5U4G 6BE6 6BA6 21AP4

Principio generale
Supereterodina con stadio RF

Gamme d'onda
Gamme d'onda nelle note.

Tensioni di funzionamento
Alimentazione a corrente alternata (CA) / 60 Hz, 117V = 110 -120 Volt

Altoparlante
AP magnetodinamico (magnete permanente e bobina mobile) / Ø 7 inch = 17.8 cm

Materiali
Mobile di metallo

Radiomuseum.org
Modello: T-VM21 Ch= VM21 - Andrea Radio Corp.; Long

Forma
Console di qualsiasi tipo

Annotazioni
Andrea model T-VM21 is a 21” b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis VM21, TV-AM radio combination, VHF tuner FM-5280 and picture tube 21AP4.

Letteratura / Schemi (1)
Photofact Folder, Howard W. SAMS (Set 204, Folder 3, dated 5-53)

Autore
Modello inviato da Dirk Taekels. Utilizzare "Proponi modifica" per inviare ulteriori dati.
