• Country
• Germany

• Manufacturer / Brand
• Antennenwerke Bad Blankenburg /Thür., VEB; - vorm. Heliogen

• Year
• 1966 ?

• Category
• Pre-stage (adaptor for SW/FM/VHF/UHF incl. built-in), Frequency converter

• Radiomuseum.org ID
• 208494

• • Brand: VEB Antennenwerke Bad Blankenburg; Bad B.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• RF Converter/Adapter (not voltage converter)

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Fernsehkanalumsetzer - Modultechnik GFU T CCIR / 2 [3 Steckplätze] - Antennenwerke Bad Blankenburg

• Dimensions (WHD)
• 223 x 203 x 130 mm / 8.8 x 8 x 5.1 inch

• Notes

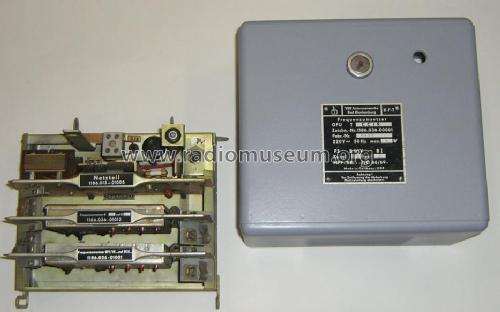

• Fernsehkanalumsetzer Band IV / V auf Band I - fest einstellbar. Modulbauweise. In dieser Version sind 3 Steckplätze vorhanden, 1 x Netzteil und 2 x Umsetzer. Der Oszillator des Umsetzers 1186.036-01001 (290 x 95 x 35 mm³ ) ist quarzstabilisiert. Das Netzteil 1186.013-01005 (290 x 95 x 35 mm³) hat eine stabilisierte Ausgangsgleichspannung von + 24 V.

• Net weight (2.2 lb = 1 kg)
• 2.9 kg / 6 lb 6.2 oz (6.388 lb)

• Author
• Model page created by Volker MARTIN. See "Data change" for further contributors.
