Vorverstärker (Kanalvorverstärker) 3116 (3116.01)

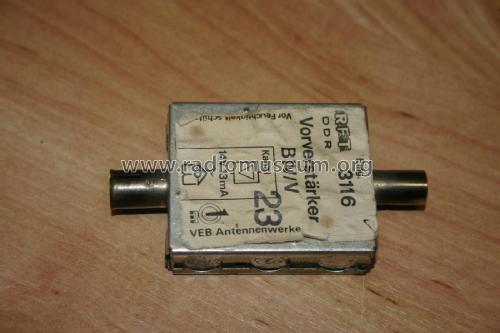

Vorverstärker 3116 ; Antennenwerke Bad (ID = 2061353) RF-Ampl.

Vorverstärker 3116 ; Antennenwerke Bad (ID = 2061361) RF-Ampl.
Vorverstärker 3116 ; Antennenwerke Bad (ID = 1652975) RF-Ampl. Vorverstärker 3116 ; Antennenwerke Bad (ID = 2051074) RF-Ampl.
Vorverstärker 3116 ; Antennenwerke Bad (ID = 2054835) RF-Ampl. Vorverstärker 3116 ; Antennenwerke Bad (ID = 2054836) RF-Ampl.

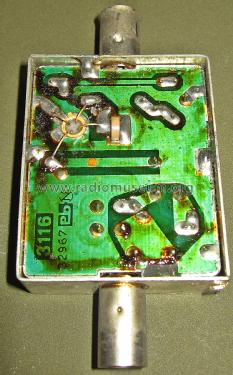

Vorverstärker 3116 ; Antennenwerke Bad (ID = 2366772) RF-Ampl. Vorverstärker 3116 ; Antennenwerke Bad (ID = 2366774) RF-Ampl.
Use red slider bar for more.
Vorverstärker 3116 ; Antennenwerke Bad (ID = 1652975) RF-Ampl.
Antennenwerke Bad: Vorverstärker 3116 [RF-Ampl.] ID = 1652975 933x624
Select picture or schematic to display from thumbnails on the right and click for download.
For model Vorverstärker (Kanalvorverstärker) 3116 (3116.01), Antennenwerke Bad Blankenburg /Thür., VEB; - vorm. Heliogen:
Messekatalog 1986

Country:  Germany
Manufacturer / Brand:  Antennenwerke Bad Blankenburg /Thür., VEB; - vorm. Heliogen
Brand

VEB Antennenwerke Bad Blankenburg; Bad B.
Year: 1979 Category: RF (Radio Frequency-) Amplifier
Semiconductors (the count is only for transistors) 2: GF147 КТ368
Main principle Radio Frequency Amplification only
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Powered by external power supply or a main unit.
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Vorverstärker 3116 - Antennenwerke Bad Blankenburg
Material Metal case
Shape Miscellaneous shapes - described under notes.
Dimensions (WHD) 54 x 44 x 17 mm / 2.1 x 1.7 x 0.7 inch
Notes

Kanal-Vorverstärker für Einzel- und Gemeinschaftsantennenanlagen; Verstärkung: 16 dB; max. Ausgangspegel: 98 dBµV.
Frequenzbereich: 470-790 MHz = Band IV/V Kanal 21 bis 60 (abstimmbar auf einen Kanal).
Zwischensteck-Ausführung mit koaxialen Anschlüssen.
Fernspeisung mittels Netzteil 3212.02 über Antennenleitung; Stromaufnahme 13 mA.


Price in first year of sale 115.00 Mark
Mentioned in Radio und Fernsehen (DDR) (1978, Heft 11, Seite 680)
Literature/Schematics (1) - - Manufacturers Literature (Messekatalog 1980)

Model page created by Michael Mischke. See "Data change" for further contributors.
