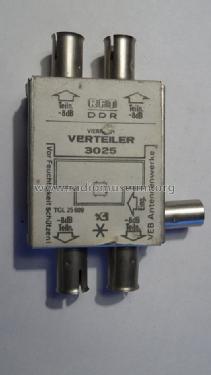

Vierfach-Verteiler 3025 (3025.01)

Vierfach-Verteiler 3025 ; Antennenwerke Bad (ID = 1709102) Misc Vierfach-Verteiler 3025 ; Antennenwerke Bad (ID = 1249137) Misc
Vierfach-Verteiler 3025 ; Antennenwerke Bad (ID = 1249138) Misc Vierfach-Verteiler 3025 ; Antennenwerke Bad (ID = 2051249) Misc
Vierfach-Verteiler 3025 ; Antennenwerke Bad (ID = 2104862) Misc
Use red slider bar for more.
Vierfach-Verteiler 3025 ; Antennenwerke Bad (ID = 1709102) Misc
Antennenwerke Bad: Vierfach-Verteiler 3025 [Misc] ID = 1709102 933x1344
Select picture or schematic to display from thumbnails on the right and click for download.
For model Vierfach-Verteiler 3025 (3025.01), Antennenwerke Bad Blankenburg /Thür., VEB; - vorm. Heliogen

Country:  Germany
Manufacturer / Brand:  Antennenwerke Bad Blankenburg /Thür., VEB; - vorm. Heliogen
Brand

VEB Antennenwerke Bad Blankenburg; Bad B.
Year: 1979 Category: Miscellaneous (Other, Various) - see notes
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details
Power type and voltage No Power needed
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Vierfach-Verteiler 3025 - Antennenwerke Bad Blankenburg
Material Metal case
Dimensions (WHD) 59 x 84 x 18 mm / 2.3 x 3.3 x 0.7 inch
Notes

Breitbandverteiler (Band I bis V) für 4 Teilnehmer in Antennenanlagen. Durchgangsdämpfung 8 dB, Entkopplungsdämpfung 20 dB.

Bestandteil des "Universal-Verstärker-System in geschirmter Technik" (UVS), 1979 zur Leipziger Herbstmesse vorgestellt.



Net weight (2.2 lb = 1 kg) 0.069 kg / 0 lb 2.4 oz (0.152 lb)
Price in first year of sale 29.50 Mark
Mentioned in radio fernsehen elektronik 1979; H.12
Literature/Schematics (1) Sortimentskatalog Elektroakustik (DDR, 1979)

Model page created by Wolfgang Lill. See "Data change" for further contributors.
