Zimmerantenne 1187.501

Zimmerantenne 1187.501; Antennenwerke Bad (ID = 1487917) Antenna Zimmerantenne 1187.501; Antennenwerke Bad (ID = 1487918) Antenna
Zimmerantenne 1187.501; Antennenwerke Bad (ID = 1487919) Antenna Zimmerantenne 1187.501; Antennenwerke Bad (ID = 1487920) Antenna
Use red slider bar for more.
Zimmerantenne 1187.501; Antennenwerke Bad (ID = 1487917) Antenna
Antennenwerke Bad: Zimmerantenne 1187.501 [Antenna] ID = 1487917 933x1244
Select picture or schematic to display from thumbnails on the right and click for download.
For model Zimmerantenne 1187.501, Antennenwerke Bad Blankenburg /Thür., VEB; - vorm. Heliogen

Country:  Germany
Manufacturer / Brand:  Antennenwerke Bad Blankenburg /Thür., VEB; - vorm. Heliogen
Brand

VEB Antennenwerke Bad Blankenburg; Bad B.
Year: 1963 ?? Category: Antenna (Aerial) or Coupler
Wave bands Wave Bands given in the notes.
Details
Power type and voltage No Power needed
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Zimmerantenne 1187.501 - Antennenwerke Bad Blankenburg
Material Bakelite case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 150 x 840 x 115 mm / 5.9 x 33.1 x 4.5 inch
Notes

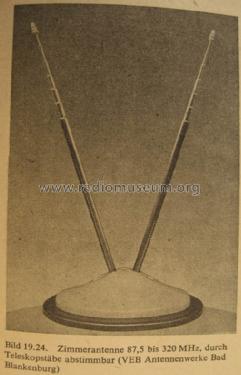

Teleskop-Zimmerantenne für UKW und VHF (B II und BIII,  87.5 bis 320 MHz). Fußpunktwiderstand: 240 Ω; Abstimmbar durch Längenänderung bzw. Schwenken der Dipolstäbe. Stablänge von ca. 155 mm bis 805 mm ausziehbar, Schwenkwinkel etwa 0-90 Grad beidseitig und unabhängig einstellbar. Wandbefestigung möglich. Gehäusewerkstoff: Bakelit; Bodenplatte Stahlblech.

Net weight (2.2 lb = 1 kg) 0.339 kg / 0 lb 11.9 oz (0.747 lb)
Price in first year of sale 38.45 M
Collectors' prices
Mentioned in Electronicum Amateurhandbuch Nachrichtentechnik & Elektronik;Deut. Militärverlag Bln.;1967;S.395
Literature/Schematics (1) - - Manufacturers Literature (Katalog 1966)
Literature/Schematics (2) Branchenbuch für Elektro-Akustik (DDR, 1963)

Model page created by Michael Mischke. See "Data change" for further contributors.
