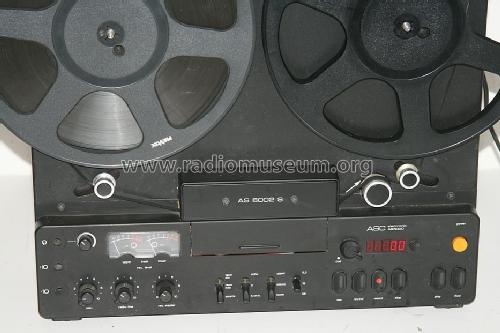

AS 6000 (6002, 6004)

• Country
• Germany

• Manufacturer / Brand
• ASC; Hösbach und Aschaffenburg

• Year
• 1977–1990 ?

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 82159

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• Semiconductors present.

• Semiconductors

• Main principle
• Audio-Amplification

• Wave bands
• - without

• Details
• Tape Recorder; Remote Control (with wire or wireless)

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Various materials

• from Radiomuseum.org
• Model: AS 6000 - ASC; Hösbach und Aschaffenburg

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 430 x 395 x 155 mm / 16.9 x 15.6 x 6.1 inch

• Notes

• 3 Bandgeschwindigkeiten, 3 Motoren, 26,5 cm Spulen-Ø, 3 Köpfe, DIN und NAB Entzerrung; elektronisches Echtzeit-Zählwerk. Das Grundgerät nennt sich meist AS 6000.

  Zunächst im Holzgehäuse, die letzte Generation im Metallgehäuse.
  Es gibt zahlreiche Ausführungen: 4,75-9,5-19 cm oder 9,5-19-38 cm; jeweils entweder mit 1/4 Spur oder 1/2 Spur. Die Kopfträger sind auswechselbar und tragen die Bezeichnungen:

  • AS 6002 und AS 6002S für Halbspur
  • AS 6004 und AS 6004S für Viertelspur
  • ASC electronic, Wiedergabe umschaltbar 1/2 Spur auf 1/4 Spur mit 4. Tonkopf

  Als Zubehör gab es u.a. Fernsteuerungen, NAB-Wickelkerne, Diaprojektor-Steuerung mit zusätzl. Impulskopf, Filmprojektor-Steuerung, Abdeckhauben.

• Net weight (2.2 lb = 1 kg)
• 20 kg / 44 lb 0.8 oz (44.053 lb)

• Source of data
• Radiokatalog Band 2, Ernst Erb

• Mentioned in
• Funkschau (22/1977, S. 1013)

• Literature/Schematics (1)
• -- Original-techn. papers.
