Console 70L

Atwater Kent (Brand), C & A Odlin & Co. Ltd; Wellington

Daten
Forum
Bilder
Sammlungen

  • Jahr
  • 1930
  • Kategorie
  • Rundfunkempfänger (Radio - oder Tuner nach WW2)
  • Radiomuseum.org ID
  • 361987

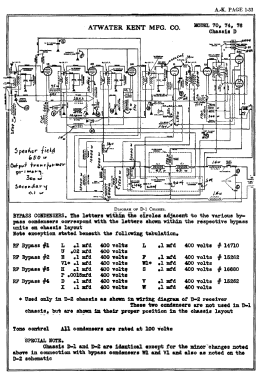

Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.

 Technische Daten

  • Anzahl Röhren
  • 8
  • Hauptprinzip
  • Geradeaus ohne Rückkopplung; Schirmgitter 1926-1935
  • Anzahl Kreise
  • 4 Kreis(e) AM
  • Wellenbereiche
  • Mittelwelle, keine anderen.
  • Betriebsart / Volt
  • Wechselstromspeisung / 50Hz, 230 Volt
  • Lautsprecher
  • Dynamischer LS, mit Erregerspule (elektrodynamisch)
  • Material
  • Gerät mit Holzgehäuse
  • von Radiomuseum.org
  • Modell: Console 70L - Atwater Kent Brand, C & A
  • Form
  • Standgerät auf niedrigen Beinen (Beine < 50 % der Gesamthöhe).
  • Abmessungen (BHT)
  • 600 x 880 x 360 mm / 23.6 x 34.6 x 14.2 inch
  • Bemerkung

  • Atwater Kent 70 Console

    8-valve TRF without generation, screengrid console lowboy receiver.

    See also USA version Atwater Kent 70 Console and New Zealand Atwater Kent 74 Table Console with the same chassis.

    Choice of 4 Chassis types in 6 versions for different speakers and various supplies:
    D-1 and D-2, 7 tubes, DC, dyn.Speaker
    F, 8 tubes, AC, dyn.speaker
    L-1 and L-2, 8 tubes, AC, dyn.speaker
    P, 8 tubes, AC, dyn.speaker
    Since the outer look can only show the Cabinet type but not the chassis, the latter are listed separately. See the individual chassis types as listed above.

    Made in the USA

  • Literaturnachweis
  • -- Original prospect or advert (Otago Daily Times 7 November 1930 Page 5)
  • Autor
  • Modellseite von Brian Stevens angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
