For model UKW-Funkgerät R-107 {Р-107}, B-8865 (V8865) post box Nr. plant, Voronezh. Soviet Union (SU) see Voronezh Elektrosignal Radio Works

Country:  Soviet Union
Manufacturer / Brand:  B-8865 (V8865) post box Nr. plant, Voronezh. Soviet Union (SU) see Voronezh Elektrosignal Radio Works
Year: 1965 ?? Category: Military Equipment
Valves / Tubes 17: 1Ж24Б 1Ж29Б 1Ж37Б 1П24Б
Semiconductors (the count is only for transistors) 15:
Main principle Transceiver; ZF/IF 8000/500 kHz
Wave bands VHF incl. FM and/or UHF (see notes for details)
Details
Power type and voltage Storage Battery for all (e.g. for car radios and amateur radios) / 2 x 2,4 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: UKW-Funkgerät R-107 {Р-107} - B-8865 V8865 post box Nr.
Material Metal case
Shape Boatanchor (heavy military or commercial set).
Dimensions (WHD) 375 x 270 x 185 mm / 14.8 x 10.6 x 7.3 inch
Notes

R-107 {Р-107} : Tragbares VHF - Sprechfunkgerät, mit Grundplatte auch zum Einbau in Fahrzeuge vorgesehen.

Frequenzbereich 20,0 - 52,0 MHz in zwei Bereichen (Bereich 1: 20 - 36 MHz, Bereich 2: 36 - 52 MHz), durchstimmbar, vier Arbeitsfrequenzen können vorprogrammiert werden. Frequenzmodulation (F3), Sendeleistung 1 W.

Betrieb mit 2 Akkumulatoren 2KNP20. Herstellung in der Sowjetunion, Verwendung in allen Staaten des Warschauer Vertrages.

Das Funkgerät R-107 ersetzte die drei Funkgeräte R-105 / R-108 / R-109 und deckte mit zwei Bereichen deren gesamten Frequenzumfang ab. Das äusserlich ähnliche Nachfolgegerät R-107T ist technisch in Solid state - Technologie mit digitaler Frequenzanzeige völlig neu aufgebaut.

Röhrentypen nur einfach angegeben.

R-107 {Р-107} : portable VHF transceiver, can also be used onboard vehicles.

Frequency coverage  20,0 - 52,0 MHz in two bands  (Band 1: 20 - 36 MHz, Band 2: 36 - 52 MHz), four mechanical frequency presets. Telephony FM (F3), output power 1 W.

Powered by two 2,4 Volt accumulators 2KNP20.

Built in the Soviet Union, used in the Soviet Army and the armed forces of all Warsaw Pact nations.

Net weight (2.2 lb = 1 kg) 16.9 kg / 37 lb 3.6 oz (37.225 lb)
Collectors' prices
Source of data - - Data from my own collection

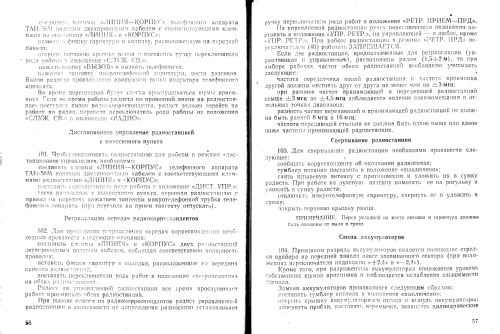

Mentioned in -- Original-techn. papers. (DV-44/61 UKW-Funkgerät R-107 Nutzung und Beschreibung)
Literature/Schematics (1) Nachrichtentechnik der Nationalen Volksarmee, Bd. 1 (pp 84-94)

Model page created by Klaus Bayer. See "Data change" for further contributors.
